参数化网格变形优化的优势:pSeven中的 ANSA 和 META 集成
摘要
本案例展示了参数化网格变形在优化研究中的优势，与传统的基于 CAD 的几何修改参数化方法相比。在大多数情况下，传统的基于 CAD 的几何参数化过程复杂，可能导致重建过程中出现错误。使用传统的基于 CAD 的参数化方法时，自动化网格生成是一个复杂的过程，需要额外的工作。此外，新配置的网格生成往往会导致不稳定性（无论是边界条件还是求解器设置），使得后处理变得困难。
图 1. 基于 CAD 的参数化的缺点

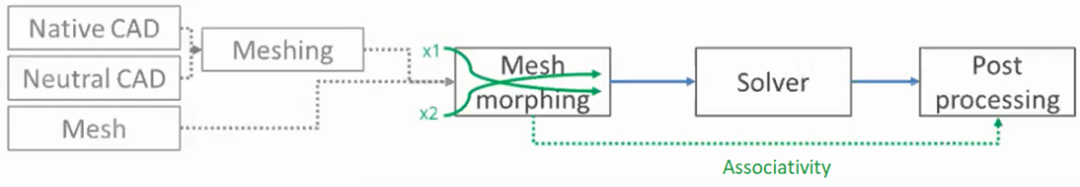

网格变形技术可以避免这些缺点，它允许用户直接在有限元网格上进行操作，从而减少了返回更新几何形状所需的时间。这种方法完全不需要依赖几何形状。因此，所有参数可以同时更新，而不会出现重建错误。基于网格的关联性，参数化网格变形技术提供了无缝的后处理体验。
图 2. 网格变形的特点
也可立即致电 免费电话 400-6600-388
案例描述
公交车前轴梁的质量优化
问题陈述
以公交车前轴梁的质量优化为例，展示了 BETA CAE Systems 的 ANSA 前处理器中的网格变形技术与 pSeven 优化相结合的优势。该案例涉及 8 个几何参数，并遵循以下应力和变形约束：
1.静态垂直载荷：ES < 480 MPa，DP1 < 10 mm
2.制动载荷：ES<480MPa，DP2<55mm
施加到与销接触区域上的载荷具有以下值：
a.垂直载荷条件：Fz = 61 kN，Mx = -14e6 Nmm
b.制动载荷条件：Fz = 29 kN，Fx = 31 kN，My = 14e6 Nmm，Mx = -3.3e6 Nmm
c.与弹簧接触的水平区域受到限制
d.对称区域在 Y 方向上被刚性约束
图 3. ANSA 中的前处理（网格变形和边界条件）
挑战
2. 由于约束条件的存在，质量减小的搜索区域较为狭窄。
解决方案
ANSA 中的网格变形
图 4. ANSA 中的几何修改（网格变形）
META 中的后处理
在定义网格和求解器之后，需要设置后处理输出文件。该文件在 META（同样由 BETA CAE Systems 开发的后处理器）中创建，并用于 pSeven 的优化循环中，以在求解后提取结构响应。
图 5. META 中的后处理器界面
pSeven 中的自动化和优化
在此阶段，我们已在 ANSA 中准备了完整的参数化模型，并带有网格变形功能，同时在 META 中完成了求解器的自动化。下一步是在 pSeven 中进行集成和自动化。
与 ANSA/META 的集成可以通过两种方式进行：
与输入文本文件和从命令行执行（文本 - 程序 - 文本）集成的通用集成。
在 ANSA 中设置优化研究。
在 DVfile 中定义将由 pSeven 更新的输入参数。
如果需要，将兼容 ANSA 的求解器添加到工作流中。在本例中，使用了 Ansys。
在求解器创建的结果文本文件中定义输出参数。
图 6. pSeven 中的通用集成
2.使用API直接集成：
无需处理文本文件和复杂的工作流程设置。
使用 API 完全控制 ANSA 中的优化研究，以更新参数并执行 ANSA 和 META 例程。
图 7. 直接集成到 pSeven
第二种方法更简单，在本案例中采用。直接集成块中唯一需要指定的输入是 ANSA 项目路径。
图 8. ANSA 中的优化研究（左），pSeven 中的用户块界面（右）
注意：最初，pSeven 中的用户块用于集成 ANSA/META。用户块是一个模板块，用户可以在其中实现自己的逻辑，以便以最小的努力连接自己喜欢的工具，然后将其用于其他工作流中。用于 ANSA/META 集成的用户块大约在 2 天内开发完成，效果非常好，因此我们将其作为直接集成块添加到产品中。
自动化准备就绪后，可以设置优化研究。为此使用设计空间探索 (DSE) 块。建议在优化之前进行实验设计 (DoE) 研究，以探索可用的参数空间。
该问题预计不会太复杂，因此优化的明确预算仅为 200 个点。SmartSelection 选择基于代理的优化 (SBO) 作为此特定任务的最佳算法。
图 9. pSeven 中的优化设置（设计空间探索模块）
为了在优化研究之前评估线性约束，我们使用了一个带有线性公式的 Python 脚本块。在这个层面上，模型被视为一个黑盒。它需要 8 个输入参数并提供 5 个响应。最后，我们有一个闭环，由 DSE 块控制。
结果
工作流程完成后，我们可以分析结果并为后续研究做出一些决定。优化后的几何形状比初始形状更加优雅。这正是质量减少优化研究后的预期结果，同时仍然满足所有约束条件。
图 10. 最佳几何形状（上）与初始几何形状（下）
优化历史记录也可用，并以 2D 图表示，X 轴表示点数（索引），Y 轴表示质量值。初始 DoE 之后，算法快速收敛以获得良好结果。
图 11. 优化结果
与原始几何形状相比，轴重减少了 6.418 千克 (12%)。在最优解中，两个约束条件和部分变量达到了边界值。这意味着扩展设计空间可能会带来更好的结果。为了进行进一步分析，可以使用平行坐标进行可视化。这种方法有助于了解哪些参数可以进一步调整。此外，为了了解哪些参数对输出/约束影响最大，应进行依赖性分析。
图 12. pSeven 中的平行坐标和依赖性分析
在下图中，我们看到变量 H1 对约束函数的影响较小，但对质量函数的响应影响较大。
图 13. 依赖性分析的结果
因此，如果变量 H1 的限值从 5 更改为 7，那么我们会得到以下结果：
图 14. 修改变量 H1 的限值后的结果
通过这种方式，我们可以进一步减少车轴质量，同时满足所有约束条件。
