室外造景照明设计困难？看OAS轻松优化照明效果
简介
在公园景观照明设计中，草坪灯的合理布置与光线效果优化对于营造舒适、美观且节能的夜间环境至关重要。本案例运用 OAS 光学分析软件，对公园草坪灯进行精确的光学模拟与分析，旨在通过科学手段提升草坪灯的照明性能与效果。
模型构建
利用 OAS 光学分析软件，创建了公园草坪灯的精准模型。该模型完整且细致地还原了草坪灯的实际物理结构，包括灯具外壳的形状、尺寸以及内部光学组件的布局等关键要素。模型的构建依据草坪灯的真实设计图纸与参数，确保在软件环境中的模拟能够最大程度贴近实际工作状态，为后续的光线追迹与分析提供可靠基础。
OAS 软件中的关键设置
光线追迹
为了获得全面且准确的光学效果数据，在本次仿真中总共设置追迹 25 万条光线。光线追迹作为光学仿真的核心步骤，通过大量光线的模拟传播，能够精确反映光线在草坪灯内部以及周围空间的传播路径与分布情况。同时，考虑到可视化展示的清晰度与效率，在软件中进行了可视化设置，仅显示 500 条光线。这 500 条光线经过精心筛选，能够代表整体光线传播的主要特征与趋势，既保证了视觉呈现的简洁明了，又不失对关键光学信息的展示。
探测器设置
设置了两个探测器用于收集光线数据。探测器 1 的网格数为 51×51，适用于对光线分布进行较为宽泛但全面的初步探测，能够快速获取整体光线分布的大致情况。探测器 2 采用高分辨率设置，网格数为 121×121，用于对特定区域的光线分布进行精细探测。高分辨率的网格设置能够捕捉到光线分布的细微变化与差异，为深入分析光线的集中程度、均匀性等关键指标提供高精度的数据支持。
结果查看
在完成光线追迹后，可在 OAS 软件的探测器窗口中直观查看光线分布情况。探测器窗口以可视化的方式呈现光线在探测器上的落点分布，通过不同的颜色、亮度或密度等视觉元素，清晰展示光线的强度分布。借助这些直观的可视化结果，设计人员能够快速了解草坪灯在不同方向、不同区域的光线覆盖情况，判断是否存在光线过强或过弱的区域，从而为优化草坪灯的设计与布局提供有力依据。例如，若发现某些区域光线过于集中，可通过调整灯具内部的反光罩形状或角度来改善光线分布；若存在光线覆盖不足的区域，则可考虑增加灯具数量或调整灯具安装位置。

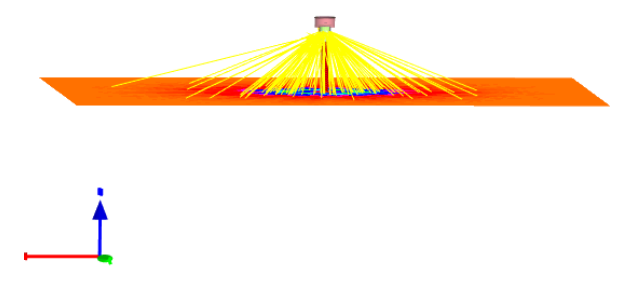

(草坪灯的三维追迹图)
(草坪灯的探测器1结果图)
(草坪灯的探测器2高分辨率结果图)
总结
通过本次使用 OAS 光学分析软件对公园草坪灯的案例仿真，充分展示了该软件在光学设计与分析领域的强大功能与应用潜力。精确的模型构建、灵活且全面的仿真参数设置以及直观的结果查看方式，为公园草坪灯的优化设计提供了科学、高效的解决方案。在未来的景观照明设计项目中，OAS 软件有望继续发挥重要作用，进一步助力设计师打造更加智能、节能且美观的照明环境。同时，随着软件功能的不断升级与完善，其在更多复杂光学系统设计中的应用前景也将更加广阔。
