资料分享丨HyperWorks工具箱v0.5：航空工具箱重磅上线！
HyperWorks工具箱v0.5版
Altair HyperWorks
HyperWorks工具箱v0.5版
Altair HyperWorks
又到新一期工具箱发布的时候啦，前四期HyperWorks工具箱给用户带来了40个小工具，受到用户的广泛好评。如前期预告，本期，也就是HyperWorks工具箱v0.5版，将为大家带来航空建模方面的小工具。
在本次建模工具箱中，为大家带来了线相交、载荷映射提取、测量工具、RBE3权重更新等10个在建模过程中常用且复杂的小工具，希望能够帮助大家进一步提升建模效率。我们会将本期发布的所有工具箱与前几期整合到一起，用户只需要加载一次，所有工具箱都会出现在软件界面里。
下面我们快来看看本期的10个小工具吧~
“
Toolbox v0.5
Toolbox v0.5包含以下10个小工具
工具一
FreeSystems – 坐标系释放
自动创建新的坐标系参考点，并释放原有参考点
Toolbox v0.5
工具二
Transform Matrix – 矩阵转换
计算坐标系之间的转换矩阵
Toolbox v0.5
工具三
Intersect – 线相交
求不平行线段的交点，线段无延长
求不平行线段的交点，同时线段延长至交点
求不平行线段的交点，同时线段延长至交点，并在交点处打断线段
求不同平面中线段的投影交点
Toolbox v0.5
工具四
Smooth – 网格光顺
依据指定节点间距，自动拉齐网格线，光顺网格
Toolbox v0.5
工具五
Over Pressed – 载荷重复检查
检查在同一个load collector中重复加载单元
检查在多个load collector中重复加载单元
Toolbox v0.5
工具六
Update Weights – RBE3权重更新
根据节点位置，自动更新RBE3单元的权重值
Toolbox v0.5
工具七
Multi Measure 测量工具
线-线距离
点-面距离
点-线距离
线-面距离
Toolbox v0.5
工具八
Load Projection – 映射载荷提取
提供提取载荷模板
⦁多工况
⦁多结果类型
⦁多方向
⦁载荷映射
⦁坐标系
⦁单元ID/单元集 合
支持多种载荷结果同时输出

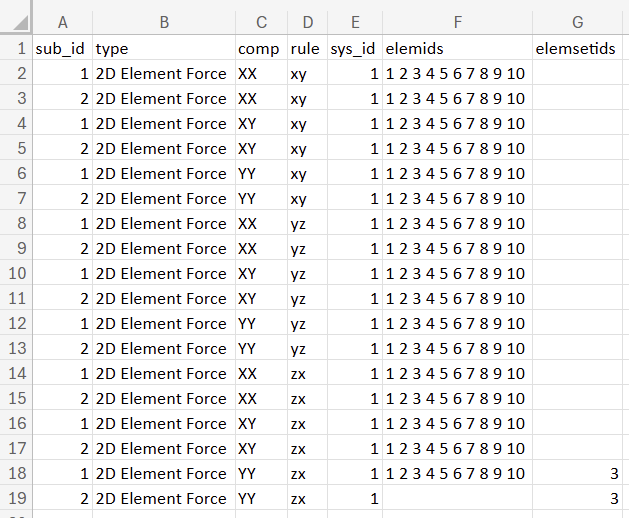

query表格模板
Toolbox v0.5
工具九
BatchCapture – 批量截图
批量对多个HM文件进行自动截图并保存为jpg文件
Toolbox v0.5
工具十
VersionsCheck – 版本检查
批量对多个HM文件进行版本检查，并输出版本检查结果
Toolbox v0.5
本期的工具箱就讲到这里。再次温馨提示，如果要使用这些小工具，请至少安装2024版本。
如果您有其他的建模需求需要二次开发也可以反馈给我们，对于具有通用性的需求，我们也会考虑做成小工具，在后续的工具箱中发布。
文件下载与使用方法
1. 解压Toolbox.zip
温馨提示: 本期发布的所有工具箱已经与前几期整合到一起，您只需要加载一次，所有工具箱都会出现在软件界面里。
2. 启动 HyperWorks 2024 及以上版本
3. 打开File→Extension Manager
4. 点击Add Extension，位置指向Toolbox文件夹
5. 打开载入按钮
6. 开始使用HyperWorks工具箱
