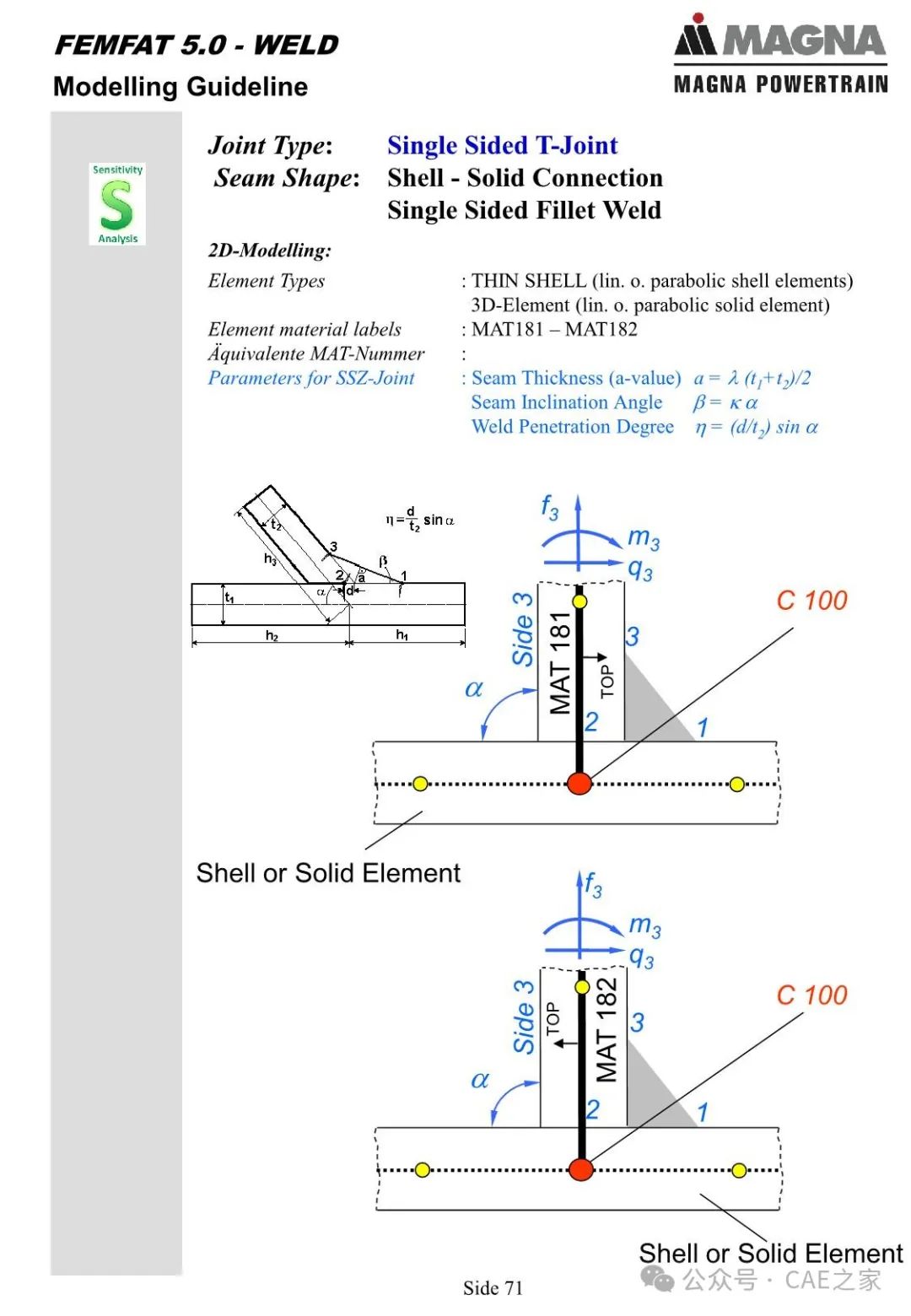

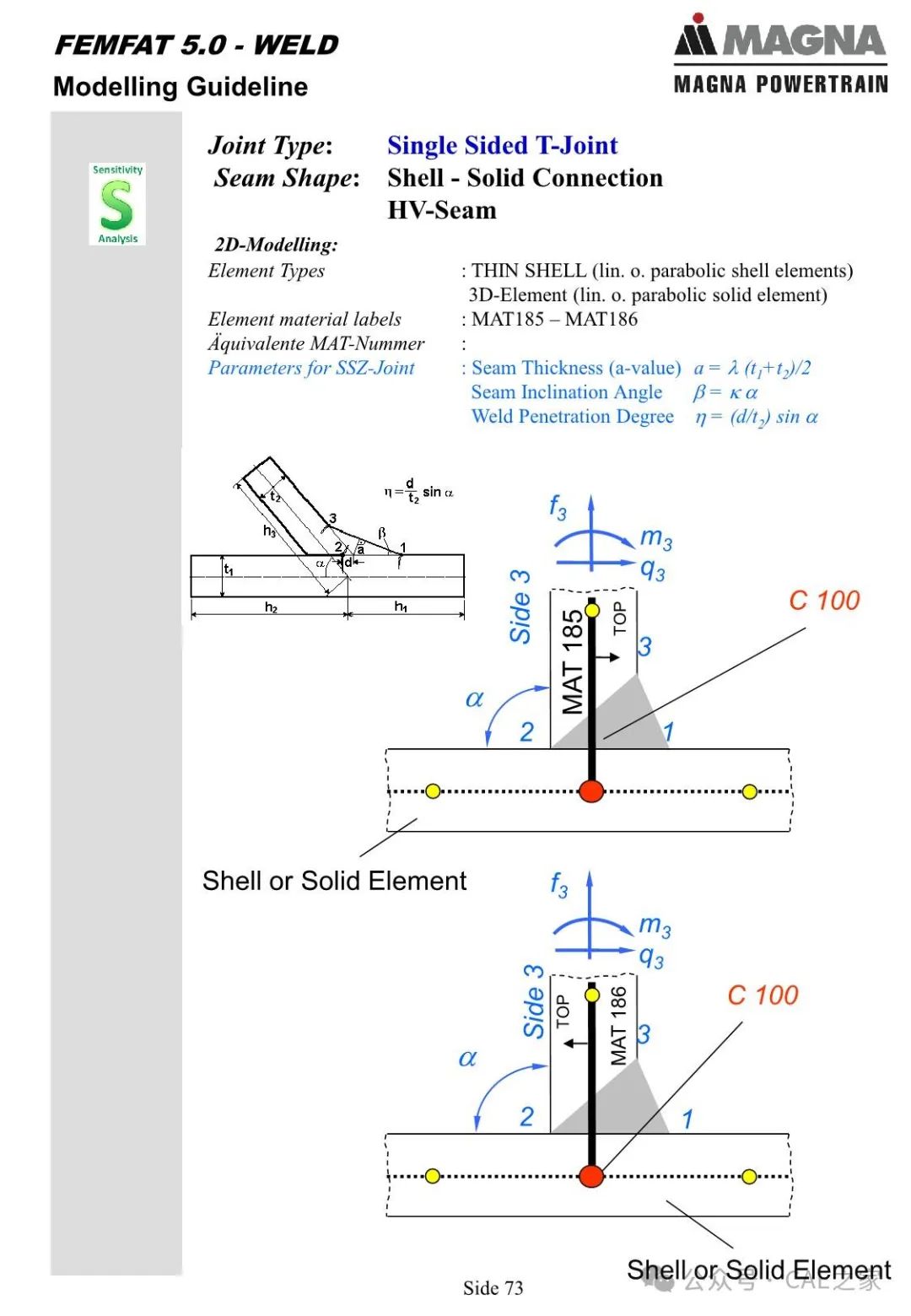

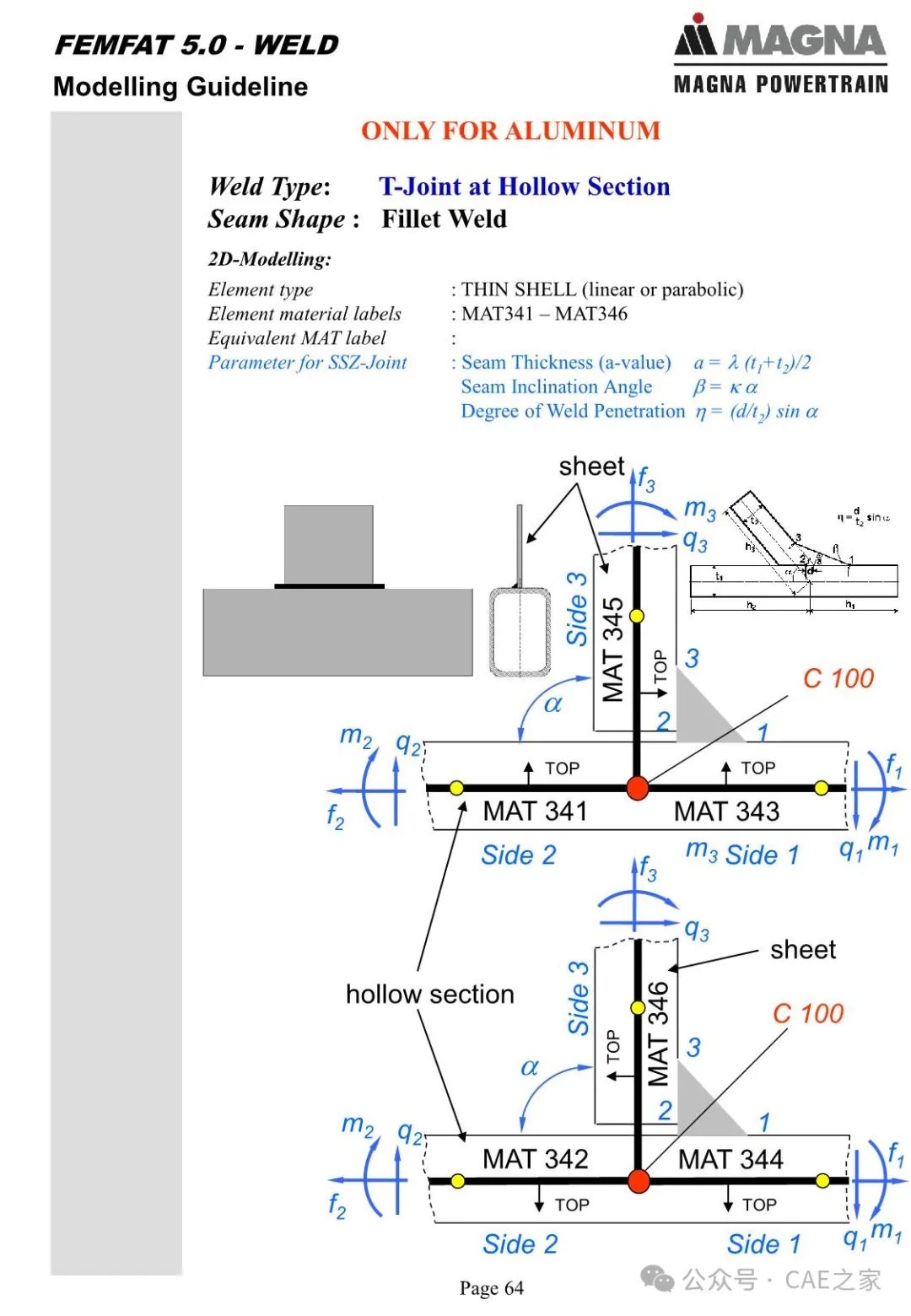

FEMFAT焊缝建模指南大全

1月前浏览1379
在仿真中,焊缝建模方法的选择取决于具体应用、仿真类型和所需精度。以下是常见的焊缝建模方法:

1. 简化几何模型

  • 方法:将焊缝简化为规则的几何形状,如三角形、矩形或圆形。

  • 应用:适用于初步分析或对焊缝细节要求不高的场合。

  • 优点:建模简单,计算量小。

  • 缺点:精度较低,无法反映焊缝的真实形状和应力分布。

2. 详细几何模型

  • 方法:通过CAD软件创建焊缝的精确几何模型,反映实际形状和尺寸。

  • 应用:适用于高精度要求的仿真,如疲劳分析、应力集中分析。

  • 优点:精度高,能准确反映焊缝的几何特征。

  • 缺点:建模复杂,计算量大。

3. 等效材料模型

  • 方法:将焊缝及其热影响区视为具有等效材料属性的单一区域,赋予不同于母材的力学性能。

  • 应用:适用于热影响区对整体性能有显著影响的场合。

  • 优点:简化建模,减少计算量。

  • 缺点:需要准确的材料属性数据,精度依赖于等效参数的准确性。

4. 热-结构耦合模型

  • 方法:考虑焊接过程中的热效应,先进行热分析,再进行结构分析。

  • 应用:适用于焊接过程仿真,分析残余应力和变形。

  • 优点:能模拟焊接过程中的热应力和变形。

  • 缺点:建模和计算复杂,计算量大。

5. 有限元网格细化

  • 方法:在焊缝区域进行网格细化,以捕捉应力集中和变形细节。

  • 应用:适用于高精度应力分析和疲劳分析。

  • 优点:提高局部精度,准确反映应力分布。

  • 缺点:增加计算量,建模复杂。

6. 子模型技术

  • 方法:先进行整体模型的粗略分析,再对焊缝区域建立子模型进行精细分析。

  • 应用:适用于大型结构中焊缝的局部精细分析。

  • 优点:平衡计算量和精度,适用于大型结构。

  • 缺点:需要额外步骤,建模复杂。

7. 基于实验数据的模型

  • 方法:利用实验数据(如残余应力、变形)校准或修正仿真模型。

  • 应用:适用于高精度要求的场合,如航空航天、核电。

  • 优点:提高仿真精度,结果更可靠。

  • 缺点:需要实验数据支持,增加成本和时间。

8. 焊接过程仿真

  • 方法:模拟焊接过程,包括热源移动、熔池形成和冷却过程。

  • 应用:适用于焊接工艺优化和残余应力分析。

  • 优点:全面反映焊接过程,结果精确。

  • 缺点:建模和计算复杂,计算量大。

总结

焊缝建模方法的选择应综合考虑仿真目的、精度要求和计算资源。简化模型适用于初步分析,而详细模型和耦合模型则适用于高精度分析。

焊缝疲劳仿真流程通常包括多个步骤,旨在评估焊缝在循环载荷下的疲劳寿命。以下是典型的焊缝疲劳仿真流程:


1. 明确仿真目标

  • 确定仿真目的,如预测疲劳寿命、识别危险区域或优化焊接工艺。

  • 确定载荷类型(如恒定幅值、变幅值或随机载荷)和边界条件。


2. 几何建模

  • 创建包含焊缝的几何模型。

  • 焊缝建模方法:

    • 简化几何模型:将焊缝简化为规则形状(如三角形或矩形)。

    • 详细几何模型:精确建模焊缝形状,包括焊趾和焊根。

  • 注意:焊缝几何形状对疲劳寿命有显著影响,需根据仿真精度要求选择合适方法。


3. 材料属性定义

  • 定义母材、焊缝和热影响区(HAZ)的材料属性。

  • 关键材料参数:

    • 弹性模量、泊松比。

    • 疲劳性能参数(如S-N曲线或应变-寿命曲线)。

    • 焊接残余应力(可通过热-结构耦合分析或实验数据获取)。


4. 有限元网格划分

  • 对几何模型进行网格划分,焊缝区域需网格细化以捕捉应力梯度。

  • 网格类型:

    • 使用高阶单元(如二阶四面体或六面体单元)提高精度。

  • 注意:网格质量直接影响仿真结果,需确保焊缝区域网格足够精细。


5. 载荷和边界条件施加

  • 根据实际工况施加载荷和约束。

  • 载荷类型:

    • 静态载荷(用于应力分析)。

    • 循环载荷(用于疲劳分析)。

  • 边界条件:

    • 固定约束、对称约束或位移约束。


6. 静力学分析

  • 进行静力学分析,计算焊缝区域的应力分布。

  • 输出结果:

    • 应力场(如Von Mises应力、主应力)。

    • 应变场。

  • 注意:静力学分析结果是疲劳分析的基础。


7. 疲劳分析

  • 基于静力学分析结果,进行疲劳寿命预测。

  • 常用方法:

    • 基于裂纹扩展速率预测疲劳寿命。

    • 适用于已知初始缺陷或裂纹的情况。

    • 适用于低周疲劳。

    • 使用应变幅值和材料循环应力-应变曲线计算疲劳寿命。

    • 适用于高周疲劳。

    • 使用S-N曲线和应力幅值计算疲劳寿命。

    1. 应力-寿命法(S-N曲线法)

    2. 应变-寿命法(E-N曲线法)

    3. 断裂力学法

  • 考虑因素:

    • 平均应力修正(如Goodman、Gerber修正)。

    • 焊接残余应力的影响。


8. 结果后处理

  • 提取疲劳分析结果,包括:

    • 疲劳寿命分布。

    • 危险区域(如疲劳寿命最短的位置)。

    • 裂纹萌生位置。

  • 可视化结果,生成报告。


9. 验证与校准

  • 通过实验数据(如疲劳试验结果)验证仿真结果的准确性。

  • 校准模型参数(如材料属性、载荷条件)以提高仿真精度。


10. 优化与改进

  • 根据仿真结果提出改进措施,如:

    • 优化焊接工艺。

    • 改进结构设计。

    • 调整载荷条件。

  • 重新仿真以验证改进效果。


总结

焊缝疲劳仿真流程包括几何建模、材料定义、网格划分、静力学分析、疲劳分析和结果验证等步骤。关键在于准确建模焊缝几何形状、合理定义材料属性、精细划分网格,并结合实验数据验证仿真结果。通过仿真,可以有效预测焊缝疲劳寿命,为结构设计和工艺优化提供依据。
