Abaqus-看完就没有不会的过盈配合模拟

1月前浏览993

过盈配合连接是机械工程中常用的一种标准连接方式，几乎应用于所有领域。其中，轴毂连接就是一个典型的例子。

本文将介绍几种模拟过盈配合连接的方法。首先，我们将介绍两种主要方法：基于CAD数据的几何重叠和基于初始非重叠几何计算的过盈配合。然后，针对这两种方法，我们将分别采用面/面接触和通用接触两种接触模型。这样，我们就得到了四种不同的过盈配合仿真方法。

本文采用的软件版本为Abaqus v2022 HF6。

模型

如下图所示，轴的两端通过耦合与参考点固定。轮毂套在轴上，轴的外径为200mm。

工况A: 轴的外径和轮毂的内径相同。
工况B: 轮毂的内径(199.9mm)小于轴的外径。

图中显示了接触面，其中轴的接触面为Shaft_Outer(图中左侧)，轮毂的接触面为Hub_Inner(图中右侧)。

我们采用了两种不同的接触方法：

面/面接触(方法A)
通用接触(方法B)

此外，我们还研究了两种不同的网格密度：一致的网格尺寸(如下图左侧)和较粗的网格尺寸(轴的网格约为1/3，如下图右侧)，用于对比分析。

摩擦系数的定义

摩擦系数是一个相互作用属性，用于定义两个接触面之间的摩擦力大小,设置摩擦系数0.15。

方法A – 面/面接触

工况A：重合表面

步骤1：定义接触对

选择接触方法
选择接触面
激活光滑，这在单元尺寸不相等的情况下绝对必要
激活摩擦
继续步骤2

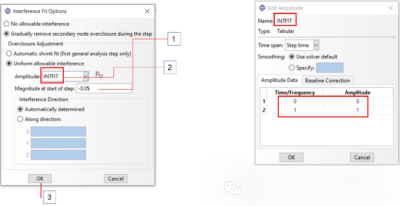

步骤2：

重叠：-5/100 mm
需要一个振幅可以在此对话框中创建。**注意：**它不会自动接管，只能通过后续选择
然后确认，过盈配合就定义好了

工况B：几何重叠

步骤1：定义接触对（与工况A相同）

选择接触方法
选择接触面
激活光滑，这在单元尺寸不相等的情况下绝对必要
激活摩擦
继续步骤2

步骤2：定义重叠

几何重叠，仅在第一步有效！

然后确认，过盈配合就定义好了

方法B – 通用接触

工况A：重合表面

选择接触方法
打开摩擦并打开初始化对话框

定义过盈量输入过盈尺寸，必须> 0
定义接触对在此处选择接触对进行初始化确认并退出对话框压配合现在就定义好了

工况B：几何重叠

步骤1：定义接触对，与方法B – 工况A相同

选择接触方法
打开摩擦并打开初始化对话框

步骤2：定义过盈量

几何重叠被检测为过盈

步骤3：定义接触对，与方法B – 工况A相同

在此处选择接触对进行初始化，然后单击“确定”退出对话框。过盈配合现在就定义好了

结果

轮毂和轴采用相同的网格划分

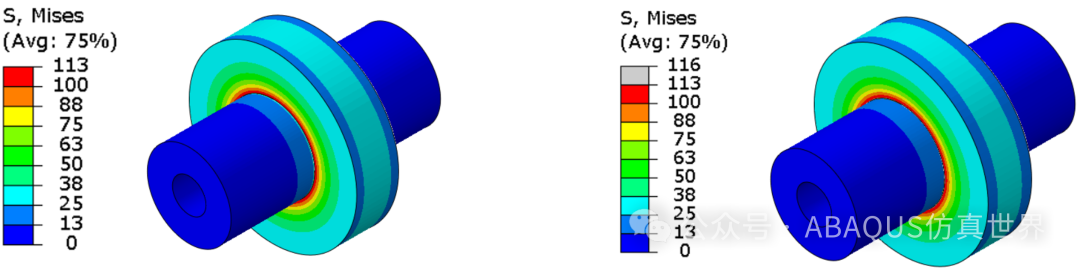

方法A – 面/面接触：工况A：重合表面（左），工况B：几何重叠（右）

方法B – 通用接触：工况A（左），工况B（右）

轮毂和轴采用不同的网格划分

方法A – 面/面接触：工况A：重合表面（左），工况B：几何重叠（右）

方法B – 通用接触：工况A（左），工况B（右）

总结

无论使用哪种接触算法和描述重叠的方法，结果都几乎相同。如果压配合研究是实验设计 (DOE) 的一部分，则无论采用哪种方法，最好选择工况B。

过盈配合连接的模拟

预备考虑

实际上，过盈配合通常是通过加热一个部件并将其套到另一个部件上冷却来实现的。这种方法同样可以很容易地模拟。但是，这里我们不模拟热传递本身。

在本例中，轴的外径为200mm，轮毂的内径为199.9mm。为了消除重叠，轮毂的内径必须通过加热膨胀0.1mm。

一般来说：

D1 = D0 (1 + α * Δϑ)

其中：

D1 = 加热后的直径 (200mm)
D0 = 加热前的直径 (199.9mm)
α = 热膨胀系数 (此处为 12 * 10^-6/K)
Δϑ = 温差 (K)

由于在本例中不涉及热传递（辐射、热传导等），因此温度的选择可以不考虑绝对零度。加热轮毂所需的最低温度以及相关的内径增加量计算如下：

(D1 / D0 - 1) / α = Δϑ

可以使用命令行界面来计算Δϑ。

因此，轮毂必须至少加热Δϑ值，使其内径至少达到轴的外径。

建模

为了进行模拟，我们使用了两个载荷步：Step 1 – HeatUp（加热）和 Step 2 – CoolDown（冷却）。轮毂通过节点的温度控制进行加热。由于这是一个静态过程，因此节点没有温度自由度。控制是通过预定义场（输入文件中的 *TEMPERATURE）中的温度来完成的。

首先，在初始步中为轮毂创建一个温度类型的预定义场，RT=20°C。

然后，在第一步中，温度RT至少增加Δϑ。这里，请求节点温度的场输出NT是有用的。

在第二步中，冷却到RT…

为了避免刚体运动，轮毂必须以某种方式支撑，这里使用弹簧（连接到地线的Wire）。

现在创建一个连接器截面，这里是Basic > Cartesian类型，具有3个平移刚度。

将连接器截面分配给先前创建的弹簧（Wire）。

这里，还必须在第一步中通过接触初始化来定义过盈，但是它会在第一步中通过温度膨胀来解决。

（提示：或者，您也可以在第一步中使用 CONTACT EXCLUSION，并在第二步中通过 CONTACT INCLUSION 激活轴和轮毂之间的接触。也许这更优雅……）

现在将此接触初始状态应用于从轮毂到轴的接触对。

结果

第一步（加热）中的温度（左）和径向膨胀（右），轮毂内径处的径向膨胀：0.05mm

第二步（冷却）中的温度（左）和径向膨胀（右），轮毂内径处的径向膨胀：0.039mm

第二步（冷却）中的接触状态（左）和等效应力（右）

评估

在本例中，不同方法的结果是相同的，所有方法的计算量都相似。但是，对于其他几何形状或其他实际工艺流程，最好使模拟尽可能接近实际情况。那么，后一种通过加热的方法肯定会更好。
