课程介绍：
ANSYS WORKBENCH案例#377-阶梯轴预应力模态仿真
仿真助手，手把手教你做仿真！课程持续推送，欢迎关注
提示：本案例过程完整，为STEP BY STEP的流程化讲解案例视频，建议边看边跟做！效果会更佳。模型文件可在附件中下载，更多相关文件或疑问可咨询。
01
案例介绍

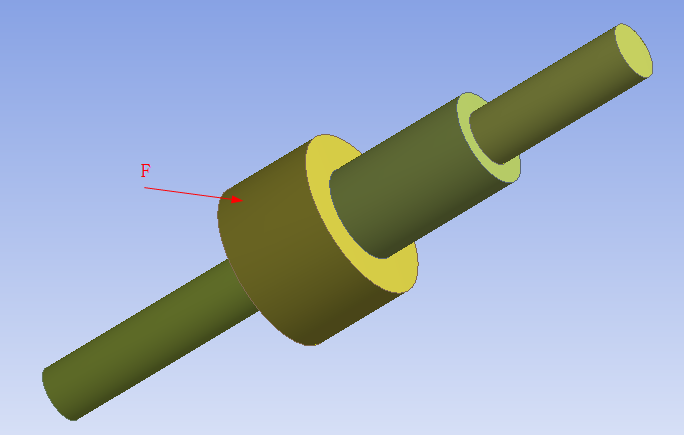

下图所示的阶梯轴，可绕轴旋转，转速为30rpm，在图示位置作用有力F，其沿X和Z方向分量均为100N，模拟轴的应力和模态。
仅作为案例，参数均自拟。
仿真基本方案及设置

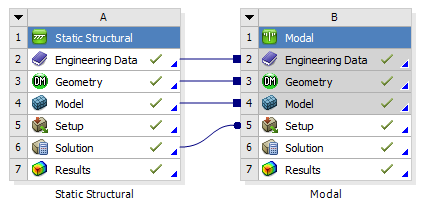

1、ANSYS WORKBENCH预应力模态方式，实际是联合静力学模块和模态模块求解，并将静力结果作为模态初始条件，如下图。

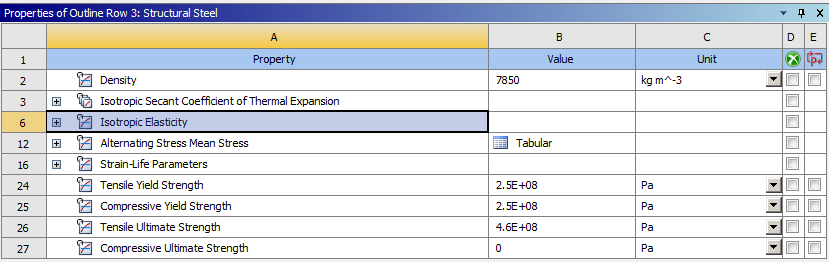

2、材料设置
使用默认材料，并可根据需要对材料参数作修正。也可以自建材料（实际直接修改参数比较方便，与自建材料没啥区别，还更方便）。
3、仿真设置

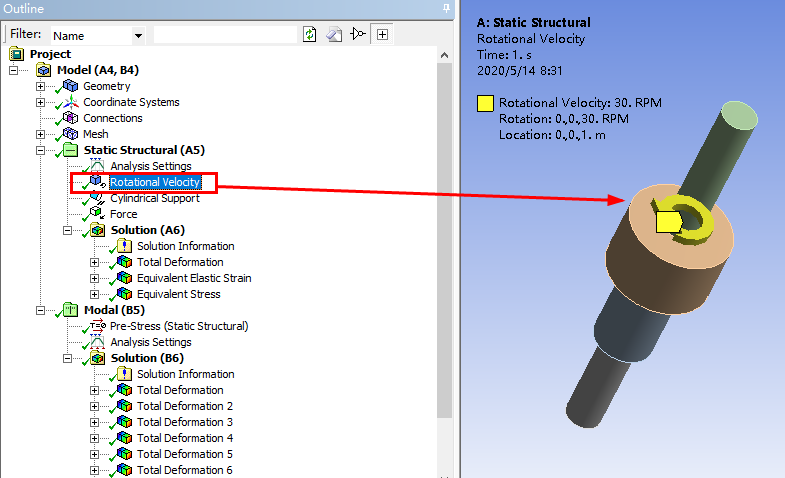

设置转速，转速加载到整个模型上，30RPM。

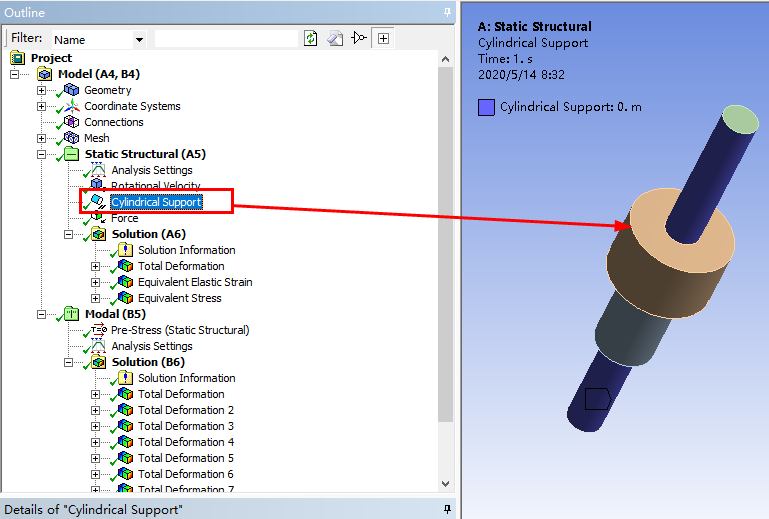

设置支承，两端的轴面设置圆柱支承，并释放周向运动。

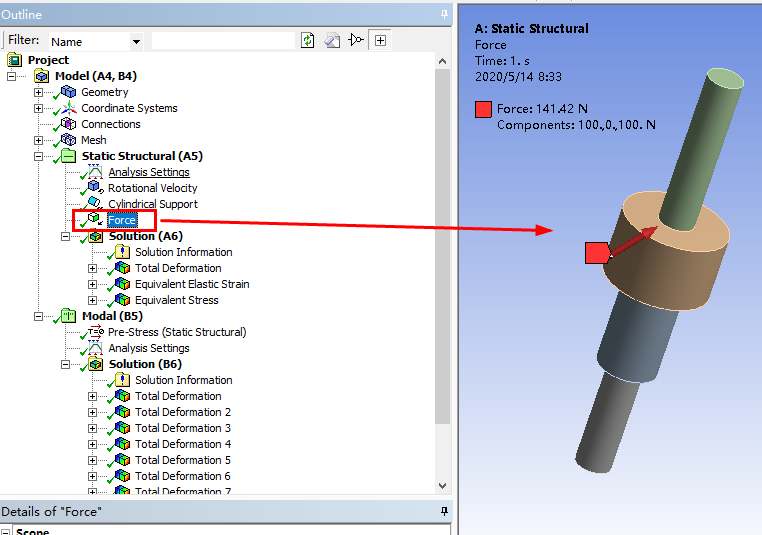

设置作用力，方向如下图。

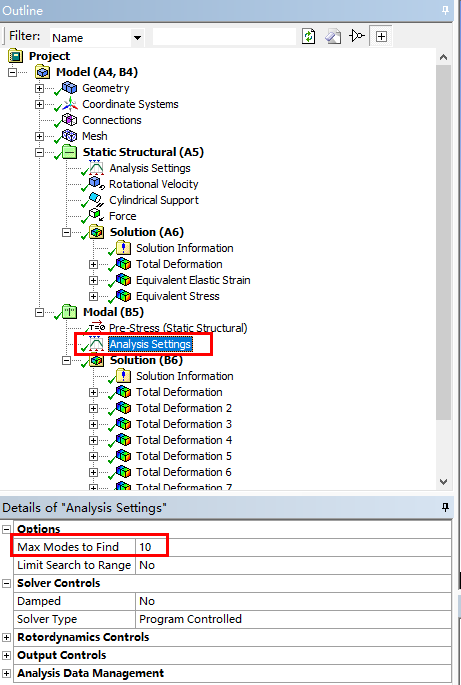

设置模态求解阶数为10阶。
03
基本结果

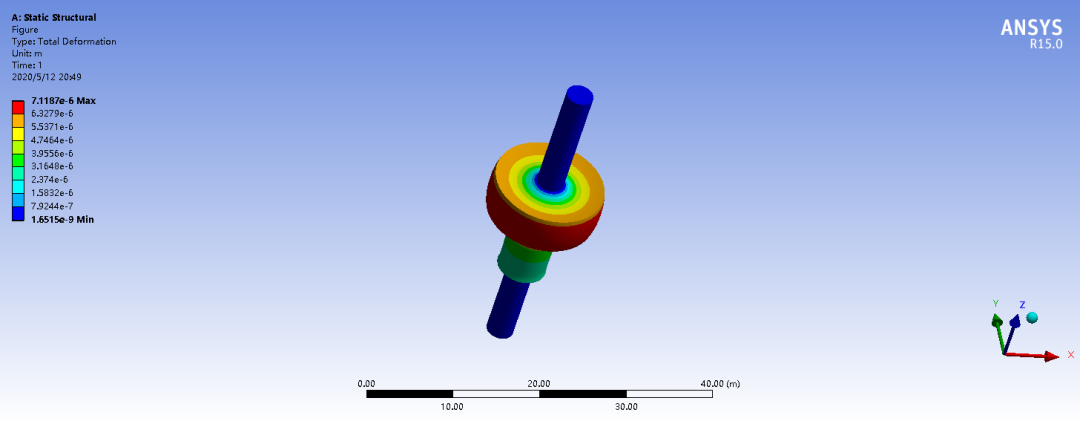

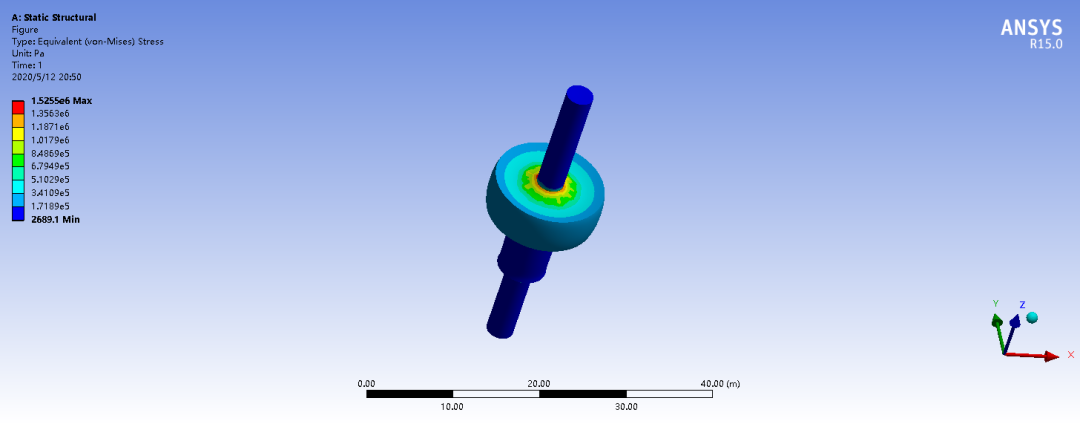

静力学结果（包括变形、应力和应变）

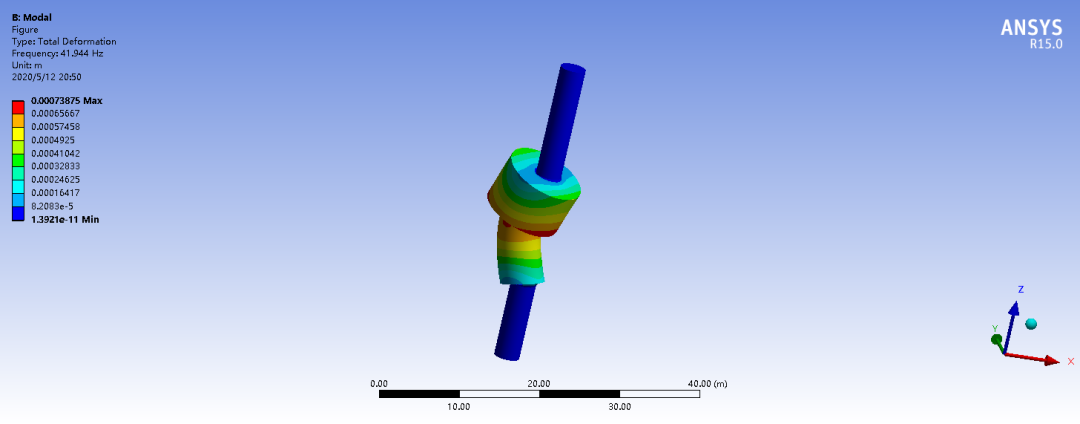

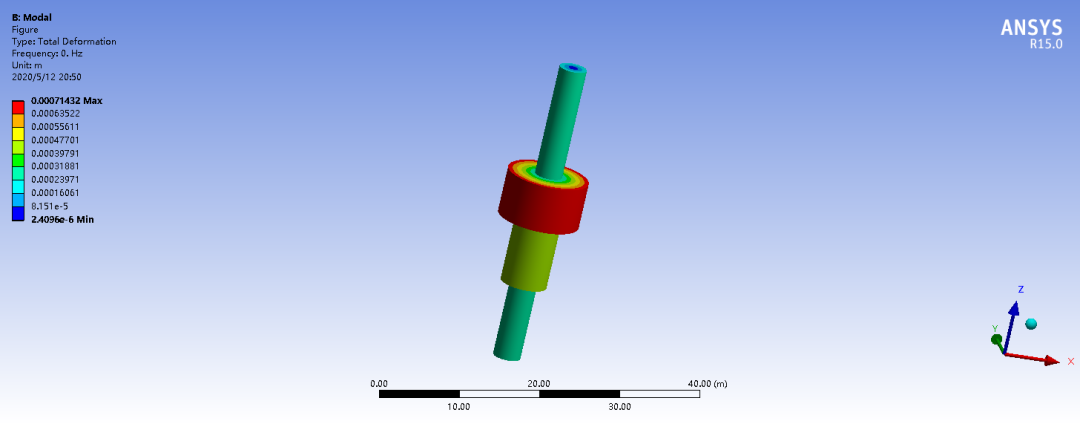

模态结果
