ANSYS WORKBENCH 循环对称结构实例分析教程

本课适合哪些人学习：

适合学习的人群

本课程专为以下人群设计，解决实际工程中的热门需求：

1.机械工程师：从事旋转机械（如涡轮机、风机、齿轮箱）设计或优化的工程师，需快速掌握循环对称分析技巧以提升仿真效率

2.CAE仿真工程师：希望突破传统全模型分析的限制，学习如何利用循环对称算法减少计算资源消耗

3.高校学生及科研人员：需要结合理论与软件操作完成论文或课题，例如研究周期性结构的振动、疲劳或热力学特性

4.行业新人：对Ansys Workbench有基础操作经验，但缺乏复杂结构分析实战能力的人群，需通过系统案例提升技能

你会得到什么：

课程对学员的核心帮助

1.掌握高效分析技术：

o通过循环对称边界条件（Cyclic Symmetry）将复杂结构简化为基本扇区

o学习如何定义高/低边界（High/Low Boundary）与局部圆柱坐标系，避免全模型网格划分的资源浪费

o谐波指数（Harmonic Index）的合理选择

o基本扇区之间的接触如何设置

o计算结果的准确型检查

o如何改进模型以使计算结果更精确

课程介绍：

提供相关ppt以及计算模型，可以复现

主要内容：

1、 循环对称边界条件的建立

2、 循环对称结构stage的建立

3、 循环对称结构接触的建立

4、 谐波指数的设置、

5、 路径的建立

6、 针对路径如何提取计算结果

7、 如何对计算结果的准确型进行检查

8、 出现了问题如何解决等等步骤

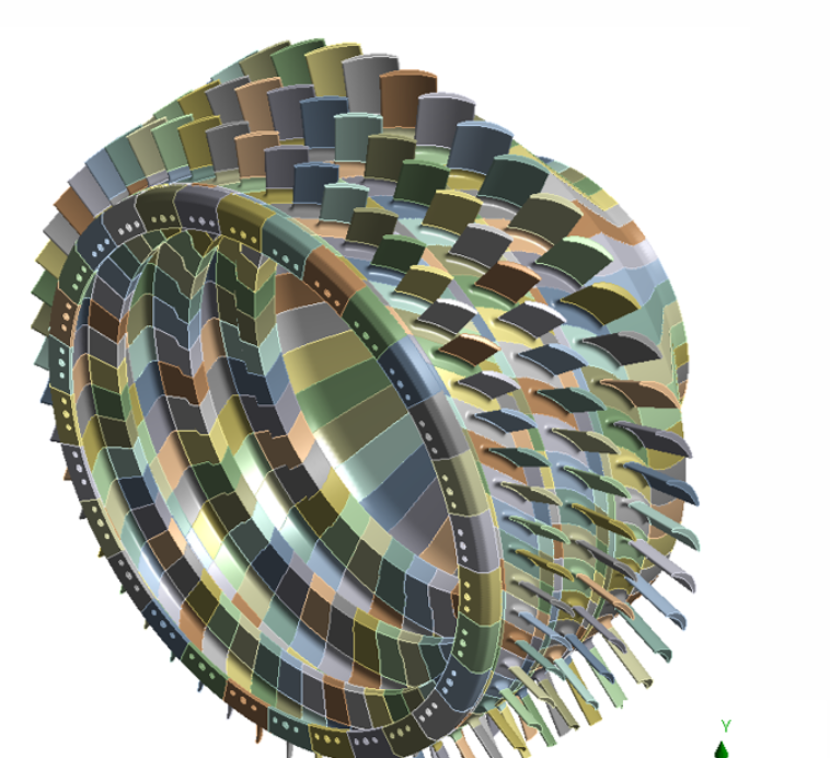

课程相关图片：
