CAD新手福利 | 26天学会各种重要的命令

如果问大家，在CAD中，字母“A”开头的命令有多少个，你能准确告诉我一个数字吗？

据不完全统计，在命令行输入“A”，下拉命令就有82个。

先不说大家是否对这些命令的使用都了解，光是分辨就煞费苦心了。

当然，在实际应用中，这些命令相当一部分都是属于系统变量。

而系统变量，其实就是操作系统定义的数据存储位置，或打开关闭，或赋值生效。

例如打开关闭栅格，打开关闭对象捕捉等。

那么问题就来了，对于新手来说，如何能快捷掌握日常工作中使用得比较频繁的命令和系统变量呢？

针对这个问题，望Sir按照字母A-Z的排列顺序，做成26期字母命令系列文章，每期介绍几个当中使用得较多的系统变量以及命令，大家只要每天掌握一种字母命令，那么不出意外，26天基本就能对CAD命令使用有一套系统的学习方法了。

本期率先带来的是字母“A”开头的使用较多的几个系统变量和命令的实际应用。

这是一个控制属性可见性的系统变量，如果大家发现图块的属性文字没有显示，不妨可以检查一下这个命令的赋值，其中：

0值关闭，所有属性不可见；

1值保持当前属性可见性；

2值开启，显示所有属性。

这个系统变量常用于角度单位的设置，如果不想在单位对话框中进行参数设置，那么大家可以直接通过快捷键进行赋值设置。

0是十进制度数；1是度/分/秒；2是百分度；3是弧度；4是勘测单位，N0.00dE。

这个系统变量在插入块时可以使用得到，能确定INSERT命令在插入块时默认的属性设置。

0表示所有属性均采用各自的默认值；

1表示使用对话框获取属性值。

大家或许会非常熟悉，因为这是一个使用频繁的AR阵列命令。

命令确定后大家可以看到一个窗口，基本上阵列又分为矩形阵列和环形阵列。

其中矩形阵列主要设置好行列数，偏移距可以直接框选或者自定义，最后选择对象进行阵列即可。

而环形阵列主要选好中心点、对象及数目角度，点击确定即可完成。

望Sir强烈推荐大家熟悉的一个集对齐和旋转功能于一身的命令。

为什么这么说，有时候大家想要把图形旋转到指定位置，可以通过【RO】命令来实现，对于比较小的图形这个命令还是可以驾驭的。

但是对于比较大的图形进行旋转对齐，【AL】命令更加便捷。

可以选择一个或者多个对象作为源对象，向选定对象添加源点以及目标点，使源对象和目标对象对齐，并且最多可以添加3个源点和目标点。

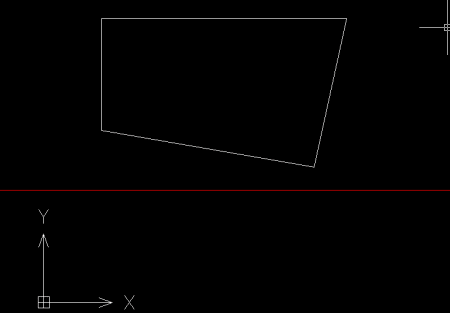

例如下图，想要对齐红色构造线，只需要选定两个源点和目标点即可，在弹出是否基于对齐点进行缩放对象提示时，按照实际需要操作就可以了。

关于字母“A”开头的几个使用较多的系统变量以及命令就介绍到此，我们下期再见吧。
