怎样创建自己的SOLIDWORKS焊件的轮廓库？

1年前浏览261

SOLIDWORKS的焊件功能非常方便应用，可是自带的库却太少了，不齐全，那找不到我们需要的型材怎么办呢，这里有两个办法。

第一，如果是临时使用就很简单，先创建好焊件，随便选择一个型材生成构件。

生成焊件

然后去选择特征里的草绘，编辑草绘，删除草图，草绘我们需要的型材截面，退出就自动更改为我们的型材了。

修改草图

第二种就是创建我们的型材库，按照官方的方法就是，新建零件，直接草绘，并放置穿透点，也就是焊件的框架草图穿过截面的点，需要用点的命令，放置到你需要的地方，默认穿透点是原点。

草绘截面

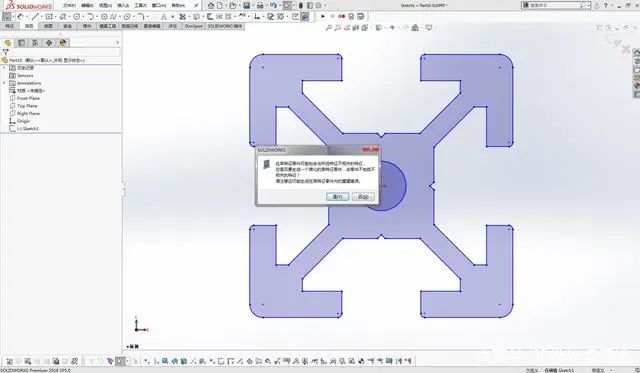

然后保存为Lib Feat Part文件，注意路径，在安装目录\SolidWorks Corp\SOLIDWORKS\lang\chinese-simplified\weldment profiles文件夹里创建自己的文件夹，这种方法很容易报错失败。

保存格式

创建失败还不容易找到问题，主要是参考创建失败，为了减少麻烦，我们最好的办法就是直接复制已有的库文件来修改截面，去刚刚的安装路径位置，随便复制一个库文件，然后用软件打开，编辑草绘，删除旧草图，草绘自己的截面，保存修改文件名，就完成了。

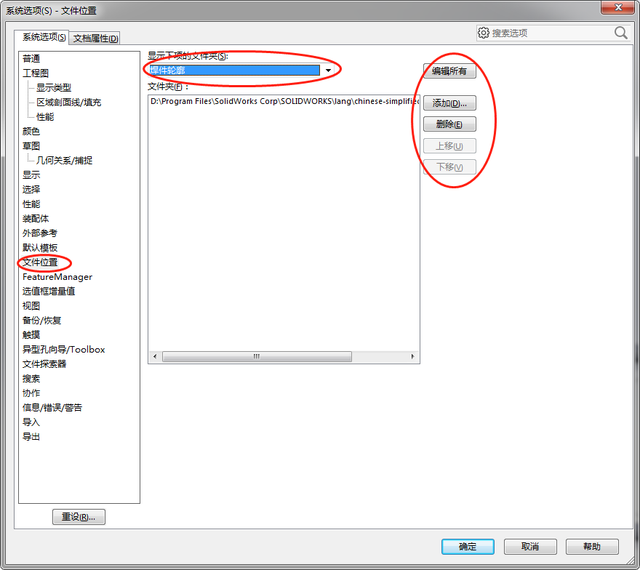

注意，文件可以放到默认的安装路径下，也可以自己设置位置，去设置里的文件位置设置。

设置路径

solidewords的内容讲解到此结束，欢迎各位进行补充。
