一、基本规则1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

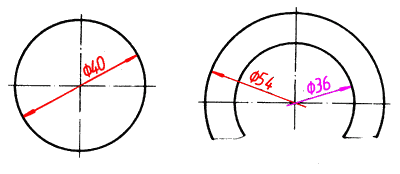

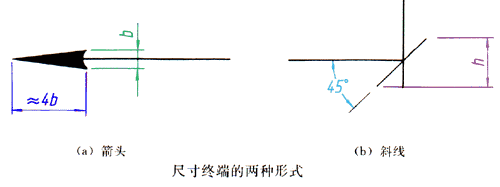

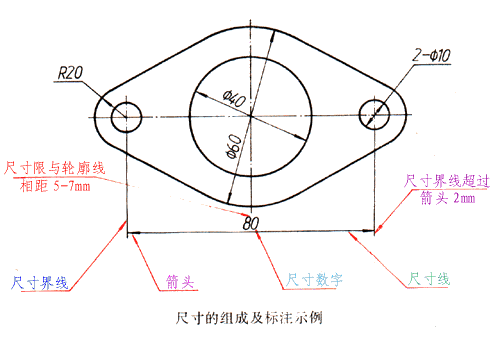

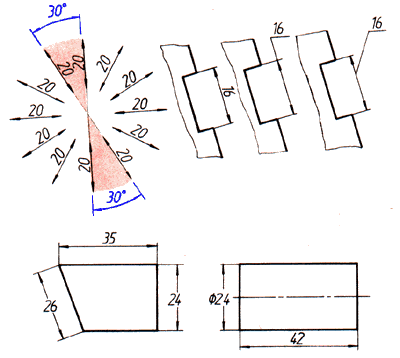

1.尺寸数字：线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。2.尺寸线：尺寸线用细实线绘制，不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。标注线性尺寸时，尺寸线必须与所标注的线段平行；当有几条互相平行的尺寸线时，大尺寸要注在小尺寸外面，以免尺寸线与尺寸界线相交。在圆或圆弧上标注直径或半径尺寸时，尺寸线一般应通过圆心或延长线通过圆心。尺寸线的终端有两种形式，如图所示：箭头适用于各种类型的图样，图中的b为粗实线的宽度；斜线用细实线绘制，图中的h为字体高度。圆的直径、圆弧半径及角度的尺寸线的终端应画成箭头。在采用斜线形式时，尺寸线与尺寸界线必须互相垂直。
3.尺寸界线：尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线一般应与尺寸线垂直，并超出尺寸线的终端2mm左右。

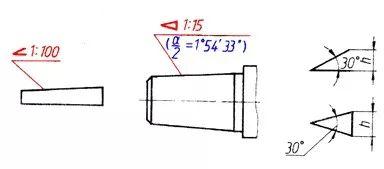

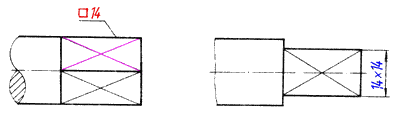

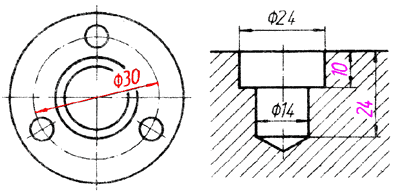

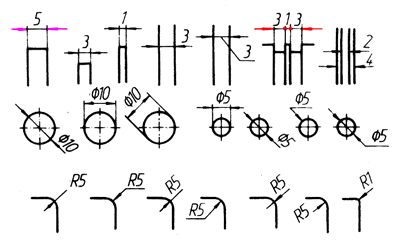

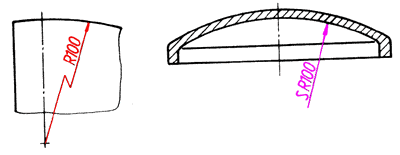

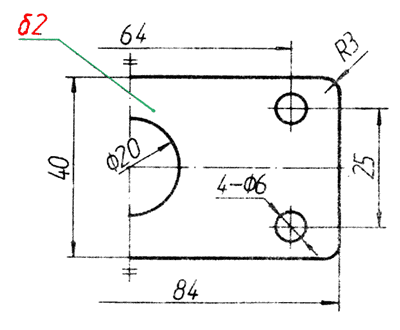

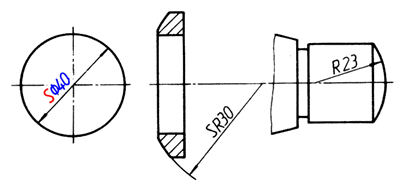

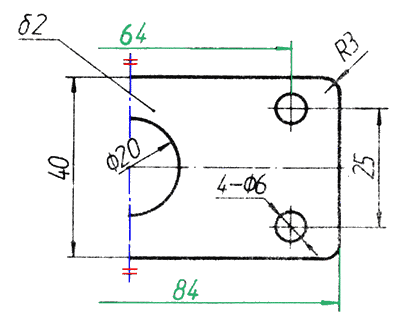

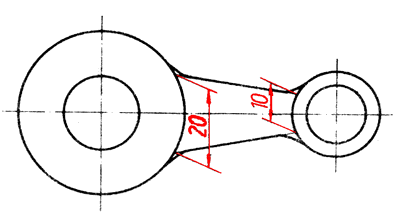

三、尺寸注法示例
