Genesys What IF控件中的Mixer Input以及Mixer Output

周末的时候，有同学在课程群里问这样一个问题：

还有个问题请教一下，对于接收机一中频可能会比输入频率高，这种情况下可能会从混频器的IF端输入RF信号，使用WhatIF进行频率规划还是使用IF OUT么？

在Genesys WhatIF 控件中，有这样的选项，如上图所示，就是中频是在 Mixer Input，还是在Mixer Output。

在回答这个问题之前，先看看控件中的Mixer Input和Mixer Output都大概是怎么作用的。

在help文件里，对这两个选项是这么解释的。

字面意思是这样的：

混频器输入----在这个配置中，WhatIF是计算哪些IF输入频率和LO频率的混频杂散会落入指定的RF频段内。

混频器输出----在这个配置中，WhatIF是计算哪些RF输入频率和LO频率的混频杂散会落入指定的IF频段内。

看上去好像还是不太理解哈，没关系，每个控件选一下，然后试一下，看看能不能理解。

Mixer Input

如果选择Mixer Input，混频器的type选择软件自带的混频器模型，并对参数做如下设置。

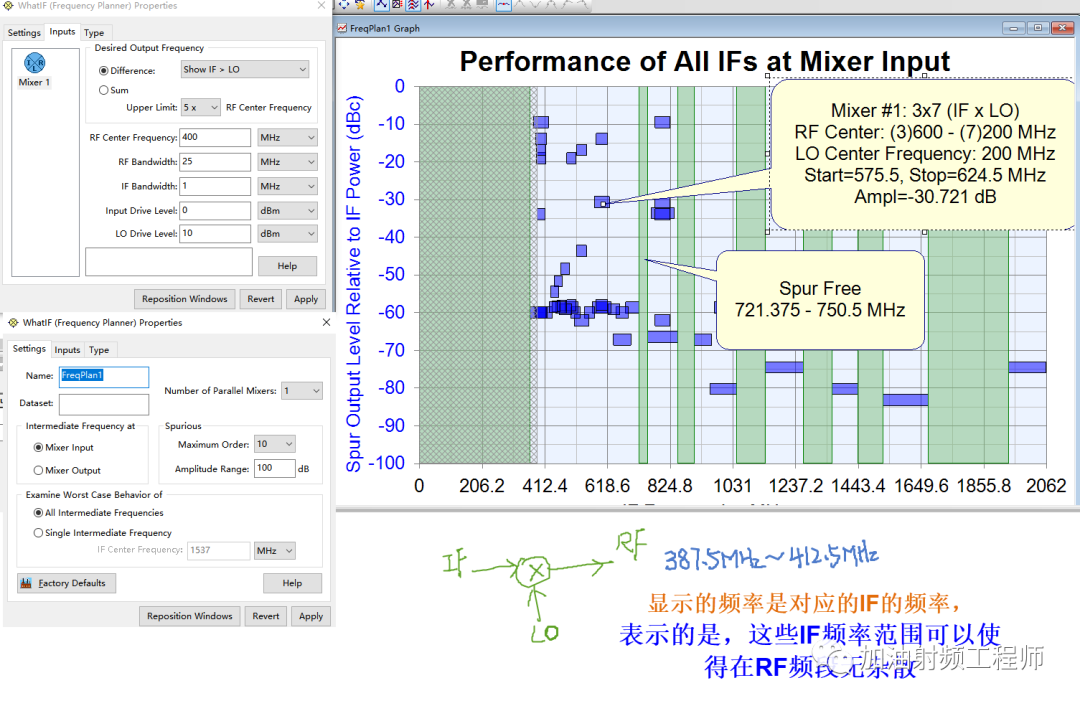

当选择Mixer Input，选择All Intermediate Frequencies时，然后看它的结果图。它显示的频率是对应的IF的频率，而绿色，表示的是，如果选这个范围内的中频，可以在RF频段无杂散，就如图形中标注的Performance of All IFs at Mixer Input.

由上上幅图可以知道，有个无杂散范围是：Spur Free 721.375~750.5MHz，那选择中间的一个频率，735MHz作为中频频率，可以得到上面的结果。这个时候，它显示的频率是对应的RF的频率，即图形中标注的Spurs at Mixer Output for 735 MHz IF。

这样一个过程，是不是和我们发射机的流程相同，即我们要选择一个中频，保证在RF频率处，没有混频杂散落入带内，而且RF外的杂散可以有效滤除。

所以，我是这样理解的，就是当你要进行发射机的中频选择的话，就用这个Mixer Input的选件。

Mixer Ouput

如果选择Mixer Output，混频器的type选择软件自带的混频器模型，并对参数做如下设置。

当选择Mixer Output，选择All Intermediate Frequencies时，然后看它的结果图。它显示的频率是对应的IF的频率，而绿色，表示的是，如果选这个范围内的中频，可以在IF频段无杂散(上图中，表示在LO<RF时，没法选到一个合适的中频，所以没有绿色)，就如图形中标注的Performance of All IFs at Mixer Output

由上上幅图可以知道，在上述的设置下，没法找到一个无杂散范围的中频。为了演示，还是选择中间的一个频率，282MHz作为中频频率，可以得到上面的结果。这个时候，它显示的频率是IF的频率，即图形中标注的Spurs at Mixer Output for 282 MHz IF。

这样一个过程，是不是和我们接收机的流程相同，即我们要选择一个中频，保证在IF频率处，混频器的高阶杂散不要落入带内，而且IF频段外的杂散可以有效滤除。

所以，我是这样理解的，就是当你要进行接收机的中频选择的话，就用这个Mixer Output的选件。

回到问题：

对于我们使用混频器时，是用IF端输入，还是从RF端输入，其实对于软件而言，它是不区分的。对于Mixer Output，就是需要把输入频率填在RF Center Frequency处；对于Mixer Input，就是要把输出频率填在RF Center Frequency处。

还需要注意的是，当选择Mixer Output或者Mixer Input时，它的混频器模型中，对应不同的IMT table。

对于Mixer Input和Mixer Output，里面用的算法都是一样的，所以我说Mixer Input和发射机的流程比较像，但是我以前也有同事，用mixer Input来看接收机的中频，也不是不可以，就看个人的思维方式了。
