射频放大器稳定性的测量

一个放大器，不管输入和输出负载是啥样，不管在哪个频率处都不会振荡，那么这个放大器就是无条件稳定的。

一个放大器，只在特定的输入和输出负载条件下，才能稳定，那么这个放大器就是有条件稳定的。

稳定因子K, u1和u2是S参数的函数，定义如下：

其中，K因子还要在配上一个条件，才能保证放大器是无条件稳定的。

u1和u2因子，是无条件稳定的充分必要条件。u1和u2的值，能很好地反应出放大器的稳定程度，找出潜在不稳定性的频率点。

u1和u2的值，表示从史密斯圆图的中心到最近的不稳定圆的距离。

显然，希望他们大于1，以将不稳定点移出史密斯圆图。

u1和u2越大，不稳定圆离smith圆图就越远，稳定性就越好。

有朋友问，具体是在哪测试？

鉴于我手头只有一台太老太老的，功率不正常的矢网，我也就懒得打开了。

所以，就在网上找了下面两张图片。分别是罗德和Keysight的。

像罗德的网络分析仪，其测量稳定性的参数，设置在Trace-->Stability Factor下面。

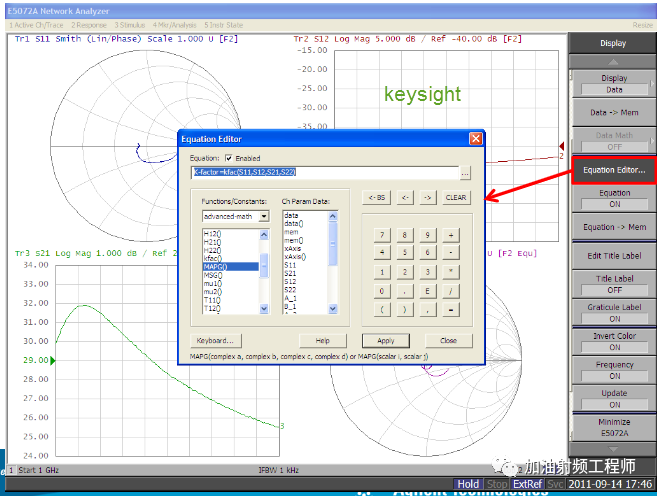

像keysight的，是在这个Equation Editor下面。

可能，同一厂家的不同型号，也会有所不同。

最直接的办法可以是这样的。

打开仪器所对应的help文件，这个一般仪器本身自带的。

然后搜索框里，输入stability，然后看help文件里面有没有相应说明。

参考文献：

【1】

https://scdn.rohde-schwarz.com/ur/pws/dl_downloads/dl_application/application_notes/1ez54/1EZ54_0E.pdf
