从专利角度浅析混合动力系统

1年前浏览305

混合动力作为行业内当下动力系统优选方案,已经越来越受到众多车企及新势力车企的青睐,也是目前主流车企为达到节能减排目标的一种有效方式,例如行业内较为优秀的丰田 THS(P910)、本田 i-MMD(三代)、日产 e-Power、通用(MM2代)、雷诺E-Tech等,反观国内车企均在埋头苦干,较为突出的应该属上汽,技术迭代已发展到第2代、而吉利、长安、比亚迪、长城、比亚迪、奇瑞等车企均已开展相关测试,从今年的技术论坛中可以得到一些信息。

DHT作为专用混动变速器的英文简称,简单理解就是把驱动电机/发电机电机集成到变速箱里形成一个完整的、全新的变速箱。与传统附加型(Add-on)混动系统相比,电机模块是DHT不可或缺的组件。

DHT为混合动力车辆的节油效率和驾驶性带来了更多潜力,可简化系统复杂性,提升空间利用率并降低系统成本。DHT可覆盖从强混到纯电动的应用,实现所有的混动功能,包括纯电驱动、混合动力、助力以及制动能量回收等。

下面仅通过一专利进行浅析。《专利一:CN 1123767056 A》

该机构由第一电机(3)、第二电机(4)、第二电机传动组件(5)、第一离合器(6)、双离合器组件(7)、第一挡位齿轮组(8)、第二挡位齿轮组(9)、第三挡位齿轮组(10)、同步器(11)、第一输入轴(13)和第二输入轴(14),其中:发动机(1)与第一离合器(6)连接;第一离合器(6)与第一电机(3)、第一输入轴(13)分别连接;双离合器组件(7)的一端与第一输入轴(13)连接,另一端与第二输入轴(14)连接。如图1所示。

1.从系统架构分析,该系统将驱动电机及发电机集成到变速器内部,应采用油冷方案或将采用双泵(机泵+电泵),机泵为常用泵,电泵或将为PHEV模式时提供对电机的强制冷却,所造成的效率损失或将在未来的系统中进行考虑;

 2.该系统与早期的上汽G1代产品类似,发动机采用内嵌式,所造成壳体腔会偏大、驱动电机可能因速比原因扩展一级,也可能因车架双横梁空间,采用的规避方案;

 3.架构基于双离合器的系统所构成,实现电机的多挡化,或许是国内发动机热效率低下所采取的一种新解决方案而已。


图1 系统概念图

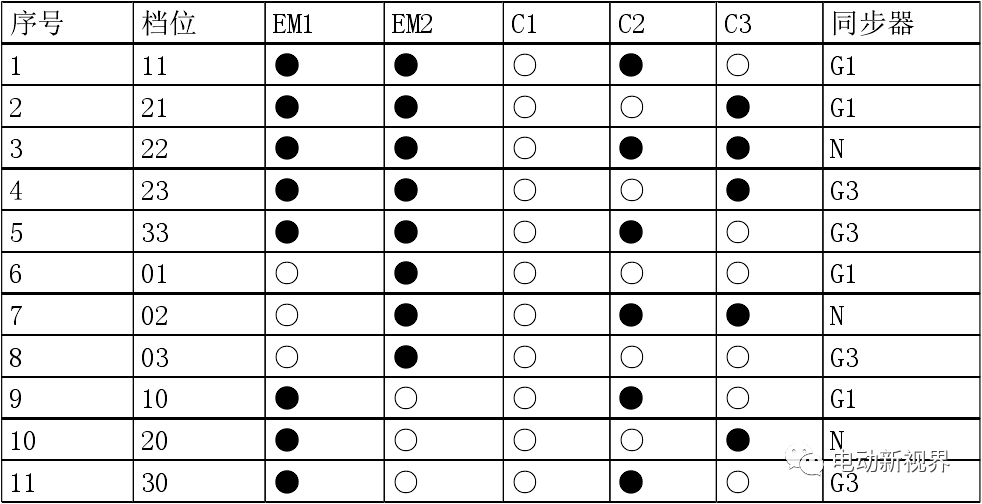

包括第一驱动电机和第二驱动电机,第一驱动电机和第二驱动电机各自有3个挡位。基于的双电机多组合挡位混合箱有11个组合挡位,每个驱动电机都有1挡、2挡和3挡,基于此形成组合挡位,去掉互相干涉的组合挡位之后总共有11个组合挡位。图下表1所示。

备注:其中,挡位为两位数,首位表示第一驱动电机的挡位,末位表示第二驱动电机的挡位;例如挡位21,表示第一驱动电机的挡位为2挡,第二驱动电机的挡位为2挡;又例如挡位23,表示第一驱动电机的挡位为2挡,第二驱动电机的挡位为3挡,还例如挡位03,表示第一驱动电机为空挡,第二驱动电机的挡位为3挡。上述EM1表示第一驱动电机,EM2表示第二驱动电机,C1表示第一离合器,C2表示第二离合器,C3表示第三离合器。○表示处于不工作状态,●表示处于工作状态。
优势:

该系统提供的包括三离合器和三挡位的变速传动系统,降低了对发动机和电机等部件的要求,从而降低了整个混合动力系统的成本,同时也具有良好的动力性与节油效果;通过协调本实施例三个动力源的输出,能够在不同工况下组合出最优的工作模式,保证了经济性和动力性;结构简单、紧凑,使用的零件数量较少,降低了混合动力驱动系统的结构复杂程度,提高了系统效率。

劣势:
     1.优势中的效率可能是该系统最大劣势,因三离合器的带排损失及该系统所搭载的阿特金森发动机的高怠速,会造成最大效率的损失;
     2.因该系统的模式较多,易会频繁的结合或打开该离合器系统及通/断同步器,响应性及同步器的耐久性需要重点关注;
     3.该系统的润滑油路可能会相当复杂,会采用定点或定区域润滑。

为了更清楚地说明本发明实施例中的技术方案,下面将对实施例描述中所需要使用的附图作简单地介绍。如下所示。

图2第一纯电动模式的第一情况的能量传输示意图
图3第一纯电动模式的第二情况的能量传输示意图
图4第一纯电动模式的第三情况的能量传输示意图
图5第二纯电动模式的第一情况的能量传输示意图
图6第二纯电动模式的第二情况的能量传输示意图
图7第三纯电动模式的第一情况的能量传输示意图
图8第三纯电动模式的第二情况的能量传输示意图
图9第三纯电动模式的第三情况的能量传输示意图
图10第三纯电动模式的第四情况的能量传输示意图
图11第一并联式混动模式的第一情况的能量传输示意图
图12第一并联式混动模式的第二情况的能量传输示意图
图13第一并联式混动模式的第三情况的能量传输示意图
图14第二并联式混动模式的第一情况的能量传输示意图
图15第二并联式混动模式的第二情况的能量传输示意图
图16第二并联式混动模式的第三情况的能量传输示意图
图17第二并联式混动模式的第四情况的能量传输示意图
图18串联/增程式混动模式的第一情况的能量传输示意图
图19串联/增程式混动模式的第二情况的能量传输示意图
图20纯发动机驱动模式的第一情况的能量传输示意图

图21纯发动机驱动模式的第二情况的能量传输示意图
图22纯发动机驱动模式的第三情况的能量传输示意图
图23驻车发电模式的能量传输示意图
图24滑行/制动能量回收模式的第一情况的能量传输示意图
图25滑行/制动能量回收模式的第二情况的能量传输示意图

本人也是通过资料的搜集整理,以及对知识的理解消化后,形成自己的阐述方式,将此篇文章奉献给大家,如本人在撰写的文章中,对某些知识有认识不足或有疏漏的地方,还请多多指正。

全文完~
