SOLIDWORKS如何增加焊件配置文件库？

SOLIDWORKS提供了可用于结构件的标准焊件型材库。我们还可以下载其他配置文件或创建自己的配置文件。

一、下载其他焊件结构件配置文件

1. 在任务窗格中打开“设计库”选项卡

2. 展开SOLIDWORKS Content并选择Weldments

3. 使用Ctrl +单击下载每个标准的zip文件

4. 将文件解压缩到与默认焊件配置文件相同的文件夹（<install_dir> \ data \ weldment profiles），或将新文件夹位置添加到“文件位置”选项（“工具”>“选项”>“系统选项”选项卡>“文件位置”>“焊件配置文件”下拉列表菜单）

二、创建自定义焊件结构构件配置文件

我们可以使用草图轻松创建自己的配置文件。草图的原点将是默认的穿孔点。

1. 开始一个新零件并在平面上创建草图

2. 绘制我们想要的轮廓（任何顶点或草图点都可以用作备用穿孔点）

3. 关闭草图

创建您的焊件轮廓草图

1. 转到文件>属性并添加属性“描述”，填写相应的描述

2. 在设计树中选择Sketch1

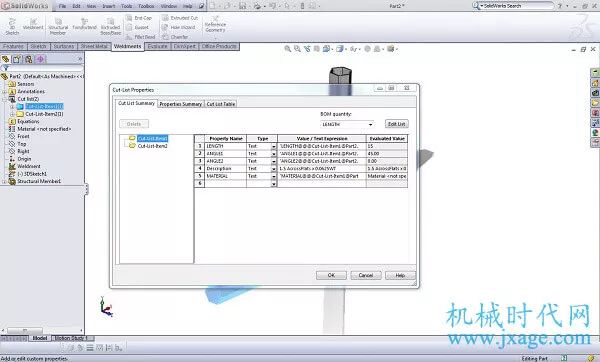

添加描述自定义属性

1. 单击文件 > 另存为

2. 选择Lib Feat Part（* .sldlfp）作为Save As类型

3. 浏览到默认焊件配置文件的位置，然后选择或创建相应的标准和类型子文件夹

4. 输入文件名并单击“保存”（文件名在创建结构成员时显示为“大小”）

1. 现在，您可以在创建焊件结构构件时访问自定义配置文件

另存为库部件

结构成员创建

带有描述的属性
