机械动图第84期：泵结构和工作原理动图，史上最全！

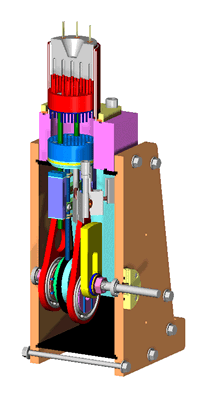

1、活塞泵

基本原理：借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体。

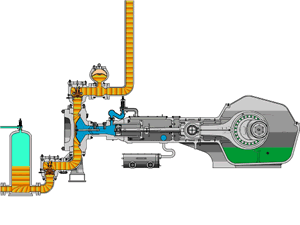

2、往复泵

工作原理：利用偏心轴的转动通过连杆装置带动活塞的运动，将轴的圆周转动转化为活塞的往复运动。活塞不断往复运动，泵的吸水与压水过程就连续不断地交替进行。

特殊结构

3、水环式真空泵

工作原理：水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。泵内注入一定量的水。叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。

4、罗茨真空泵

工作原理：罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。当转子继续转动时，气体排出泵外。

5、旋片式真空泵

工作原理：旋片式真空泵（简称旋片泵）是一种油封式机械真空泵。它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。

旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。

7、内齿轮泵

运行时注意什么

（1）  检查是否已仔细完整地安装好设备

（2）  只能通过过滤器按最小容积率注满压力液体

（3）  注意旋转方向的箭头

（4）  无负载运行泵并使其无压运行几秒钟, 以便达到足够的润滑作用

（5）  绝对不能没有油而运行泵

（6）  如果泵运行20秒后仍有气体, 要再次检查一下泵. 达到运行值后, 要检查管路联接的密封性

（7）  检查运行温度

8、外齿轮泵

9、泥浆泵

10、气气增压泵

工作压力范围大，选用不同型号的泵可获得不同的压力区域，调节输入气压输出气压相应得到调整。可达到极高的压力，气体90Mpa。流量范围广，对所有型号泵仅0.1Kg气压就能平稳工作，此时获得最小的流量，调节进气量后可得到不同的流量。

11、气液增压泵

工作原理：由单向阀控制的高压柱塞不断的将液体排出，增压泵的出口压力大小与空气驱动压力有关。当驱动部分和输出液体部分之间的压力达到平衡时，增压泵会停止运行，不再消耗空气。当输出压力下降或空气驱动压力增加时，增压泵会自动启动运行，直到再次达到压力平衡后自动停止。
