SOLIDWORKS操作技巧——智能扣件



实例演示



1.使用【孔系列】建立孔特征

【孔系列】是一种特殊的装配体特征，利用它可以在装配体的零件上建立孔特征，所建立的孔特征贯穿于孔轴线相交的所有未被压缩的零件（这些零件可以不接触）。与其他装配体特征不同的是，孔系列可以在独立的零件中作为外部参考特征而存在。如果在装配体中编辑孔系列，那么孔系列所作用的零件同样会进行相应的修改。

2.添加智能扣件

使用【异形孔向导】或【孔系列】建立孔特征，可以最大限度得利用智能扣件的优势。向导中给定的标准尺寸能够与螺钉或螺栓匹配。对于其他类型的孔，用户可以自定义【智能扣件】，添加任何类型的螺钉或螺栓并作为默认扣件使用。在装配体中添加扣件时，扣件可以自动与孔建立重合和同轴心配合关系。

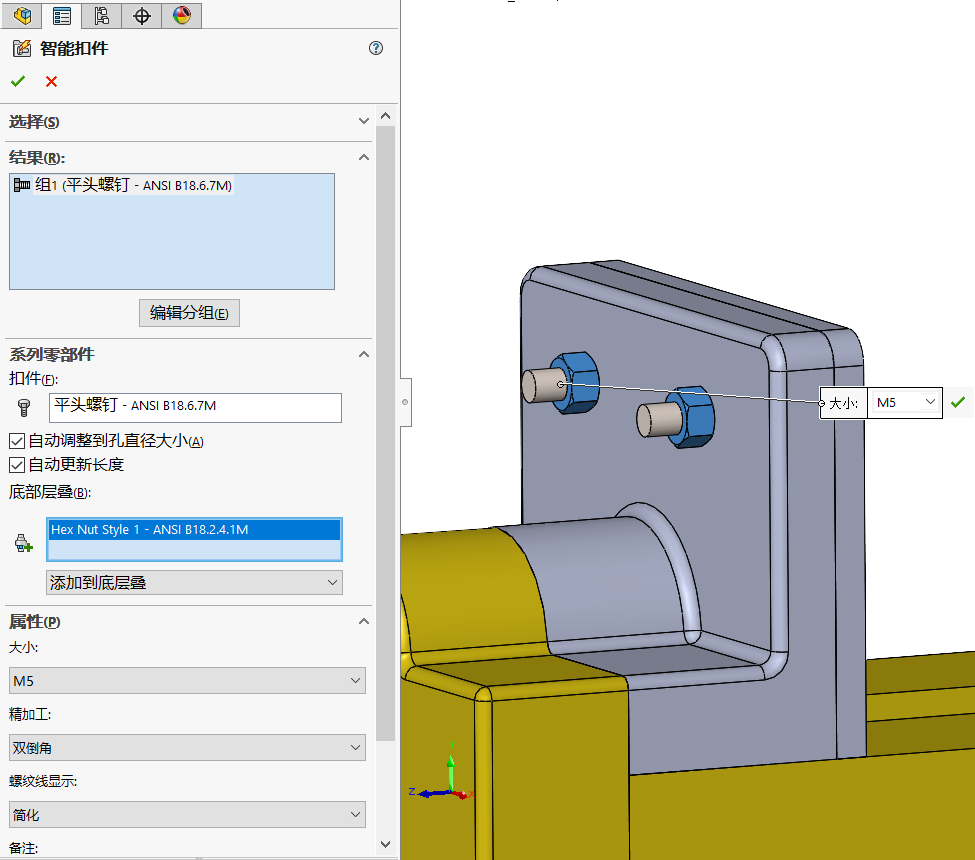

如图示，选择底板面单击【添加】，智能扣件可以识别出两个孔并把它们组装上去，可以预览选中的扣件，并对其修改。

孔系列零部件允许用户改变扣减的类型。在创建扣件时，用户可以添加顶部或底部层叠零部件。

顶部层叠：允许用户在扣件头下添加垫圈。

底部层叠：允许用户在扣件尾部和孔系列尾部的下面添加螺母和垫圈。

提示：在前面所用到的智能扣件中不包括层叠，因为孔的类型是锥孔；也不包含底部层叠，因为孔的类型是螺纹孔。
