跟我一起认识RecurDyn MFBD

MFBD技术——Multi Flexible Body Dynamics（多柔性体动力学方法）是RecurDyn的专利技术，用于分析系统（包含刚体与柔性体）的动力学问题，并基于柔性体的分析结果进行疲劳分析。

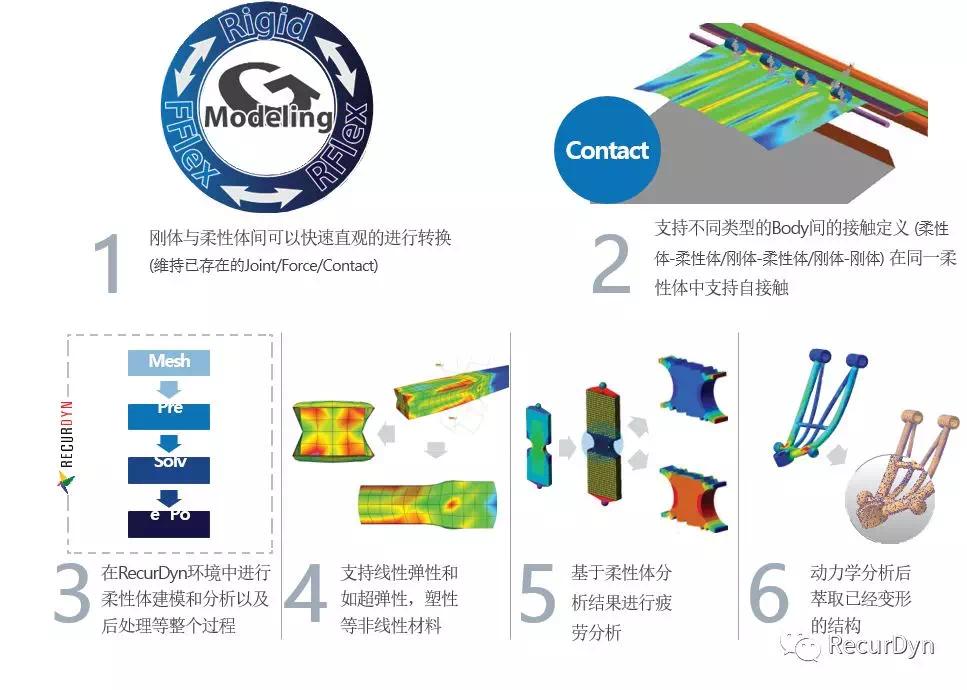

图1 RecurDyn MFBD

RecurDyn MFBD包含2种柔性体建模方法：R-Flex和F-Flex。R-Flex是基于模态综合法的柔性体建模方法，能够快速计算柔性体在线性范围的动态行为。F-Flex（有限元柔性体建模方法）是将柔性体有限元节点和单元形成的M，C，K等直接放入MBD求解器，精确地求解柔性体线性和非线性范围的动态行为。R-Flex求解速度快，适合求解大型的线性系统模型，F-Flex求解精度高，适于求解中小型非线性系统模型。

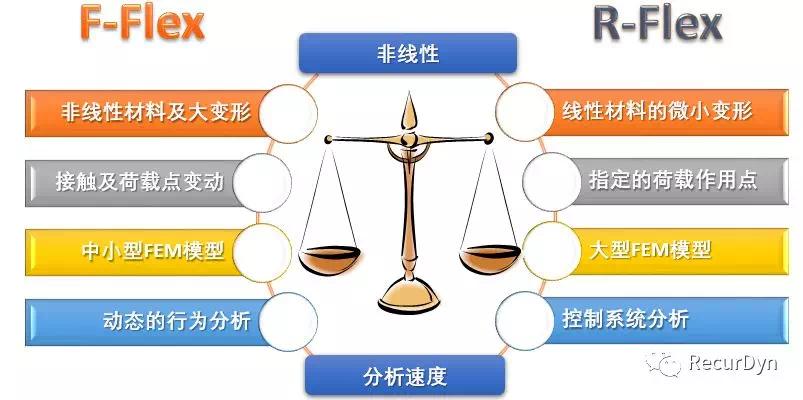

图2 R-Flex和F-Flex适用范围

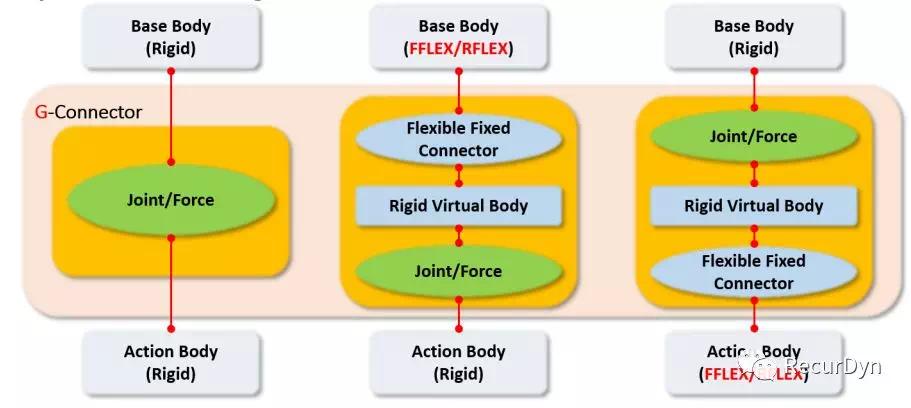

G-Modeling和Extract是RecurDyn MFBD的特色技术。通过G-Modeling我们可以方便地将一个Body在刚体、模态柔体、有限元柔体之间任意灵活切换，而该Body在原始模型中与其他Body间的联接关系（包含Joint、Force及Geo Contact）都可以直接继承性地保留在切换后的相应Body上，它降低了多体动力学建模仿真应用门槛，提高了应用灵活度，对获得有效和有效率的模型而言具有不可小觑的重要意义。

图3 G-Modeling技术

我们知道很多部件如弹簧，绳索等都是先装配再使用，不少部件在装配后都有预应力，对这些预应力的处理令不少工程师头疼，Extract则可以轻松帮助我们解决这些难题。我们可以在RecurDyn MFBD中模拟装配过程，然后将装配后的零部件及预应力Extract出来，这样带有预应力的零部件就可以用于后续分析。

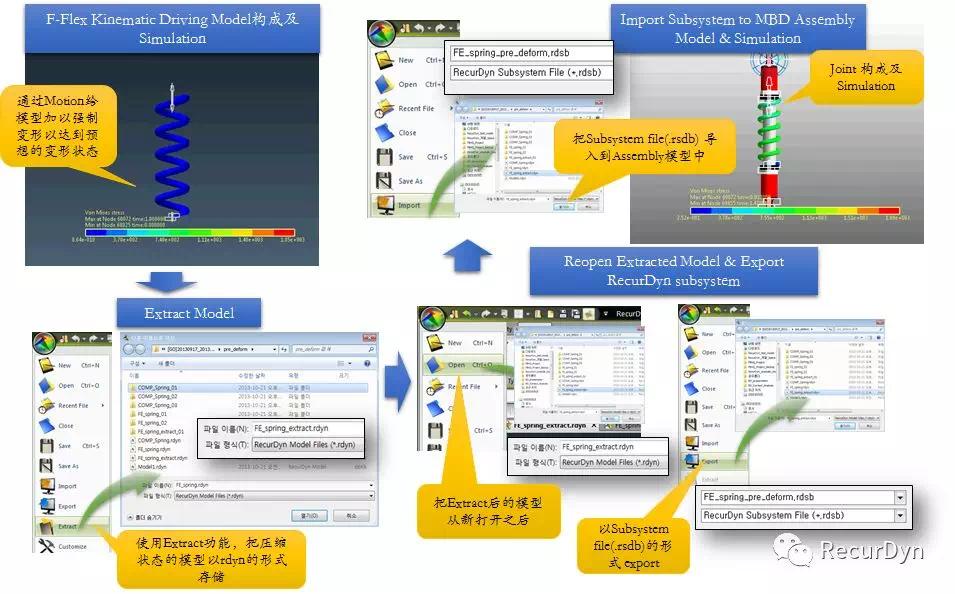

图4 Extract技术
