绿色版 OpenFOAM 2412

详细信息

1月前浏览1200

前面说交叉编译ESI的OpenFOAM 2412版本，但编译过程不太顺利，老是出错，折腾了一番放弃了，以后有时间再弄了。好在ESI官方提供了OpenFOAM的交叉编译版本，我们可以直接在官方版本上进行处理就可以。

ESI官方的交叉编译版本基于MSYS2，其中所有的预置求解器都已经被编译成exe文件，可以将其弄出来处理成可以在Windows下独立运行的程序，这样套壳的时候就方便调用了。

其实只需要处理环境变量就可以了。另外官方没有编译MPI，所以如果想要使用并行计算的话，还得手动安装MPI。下面是处理过程。

1 下载安装

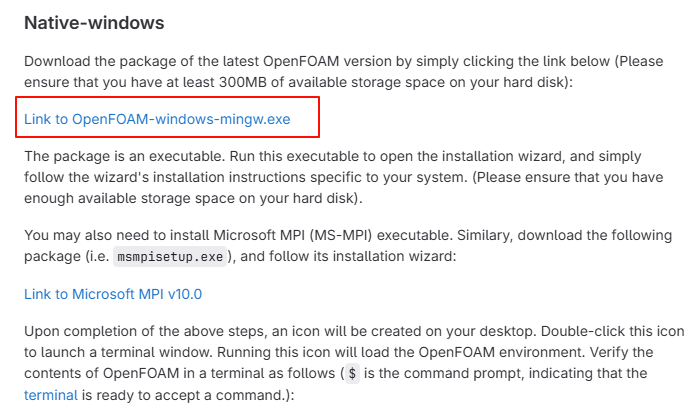

找到下图所示的链接下载。

安装过程非常简单，双击后一路next即可。需要注意，安装路径不允许有空格，否则后面会提示无法创建环境变量。

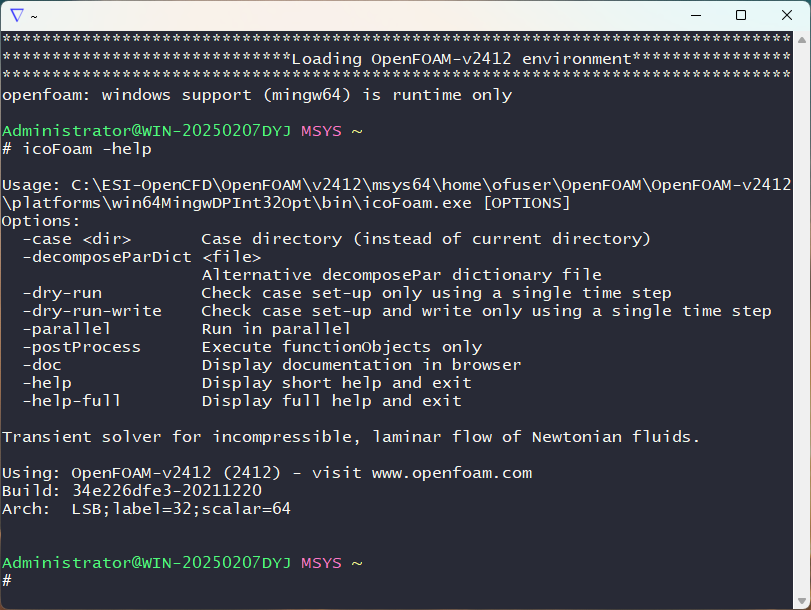

安装完毕后可以双击桌面上的快捷方式启动，如下图所示表示安装成功。

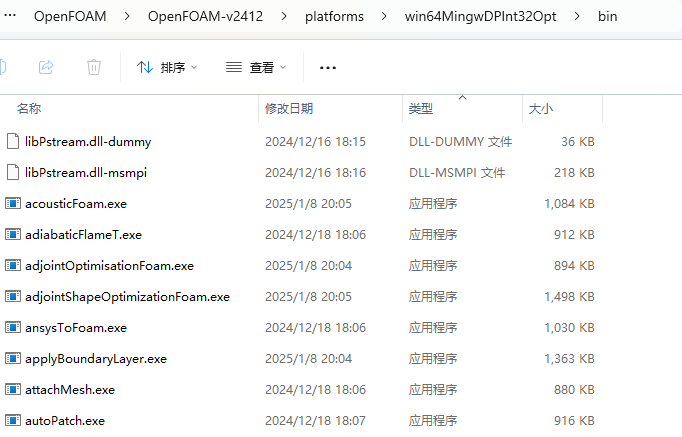

拷贝应用程序。本机安装路径为：
C:\ESI-OpenCFD\OpenFOAM\v2412\msys64\home\ofuser\OpenFOAM\OpenFOAM-v2412\platforms\win64MingwDPInt32Opt\bin
也可以在安装路径中搜索icoFoam，所有的预编译程序都放在了这个文件夹下面。

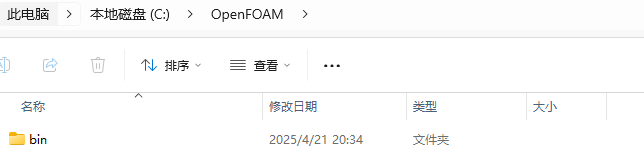

这里将bin文件夹拷贝到一个新建的文件夹中，如C:\OpenFOAM中。

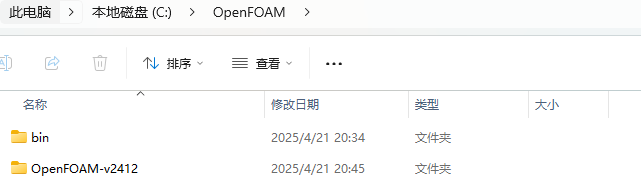

拷贝文件夹C:\ESI-OpenCFD\OpenFOAM\v2412\msys64\home\ofuser\OpenFOAM\OpenFOAM-v2412到C:\OpenFOAM中
在C:\OpenFOAM下创建一个批处理文件，命名为of2412.bat，用文本编辑器打开，并输入以下内容
```
     @echo off
chcp 65001
set path=%path%;%~dp0bin
set WM_PROJECT_DIR=%~dp0OpenFOAM-v2412
cmd
```

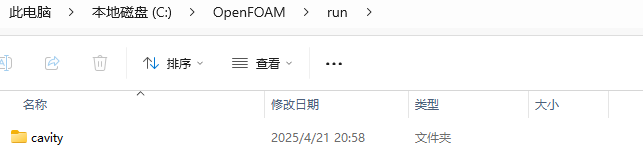

从tutorials中拷贝一个测试文件（如cavity）用于测试，这里将其放到文件夹C:\OpenFOAM\run中

这一步不是必须的，只是用来测试。
运行of2412.bat，输入以下命令生成网格
```
     cd run\cavity
blockMesh
```

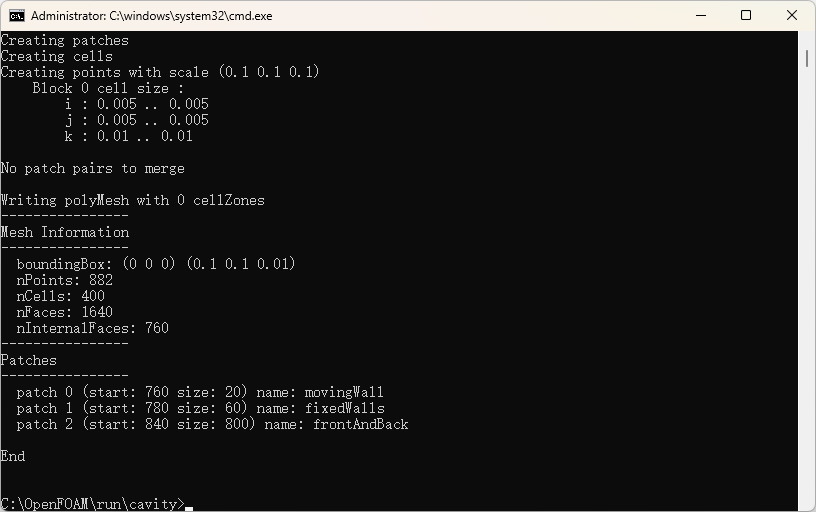

可以看到能够正常生成网格。

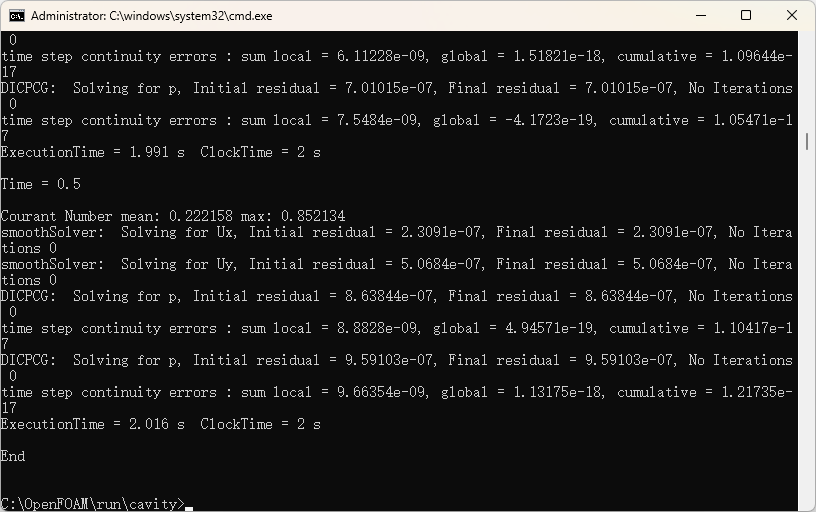

继续输入命令icoFoam可以进行计算，如下图所示。

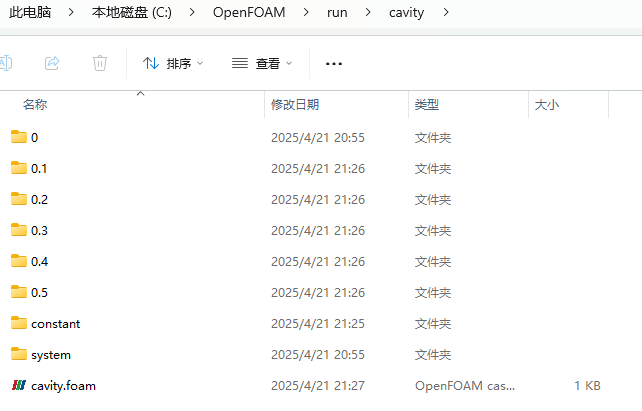

可以输入命令echo > cavity.foam生成空文件，然后用paraView打开文件进行后处理

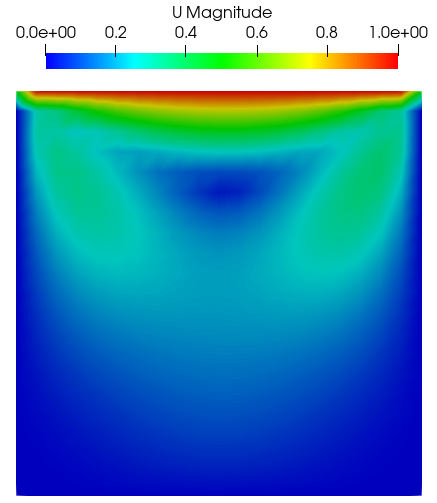

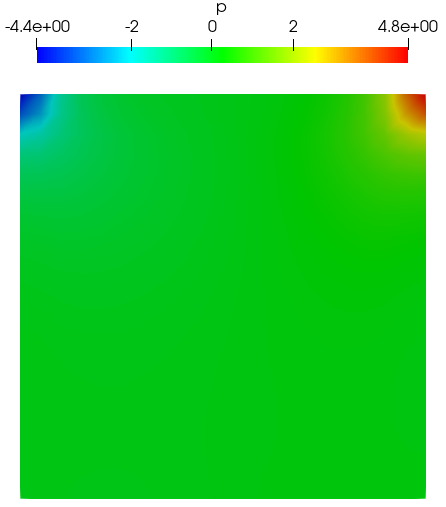

压力分布如下图所示。

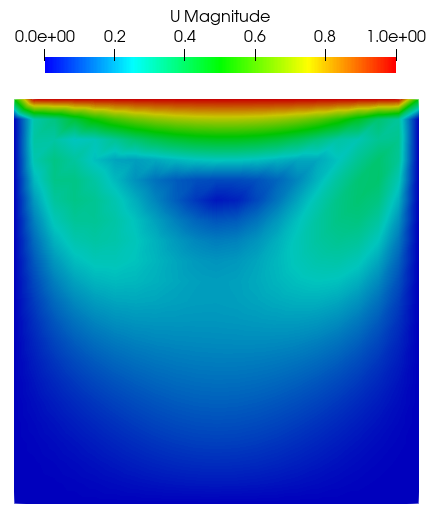

速度分布如图所示。

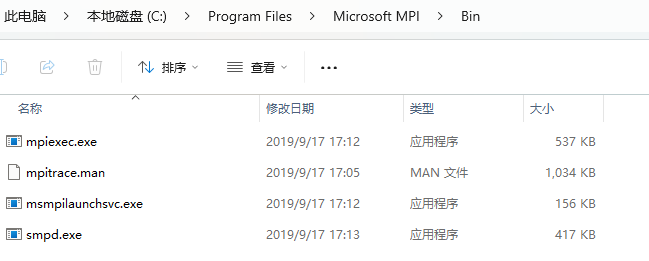

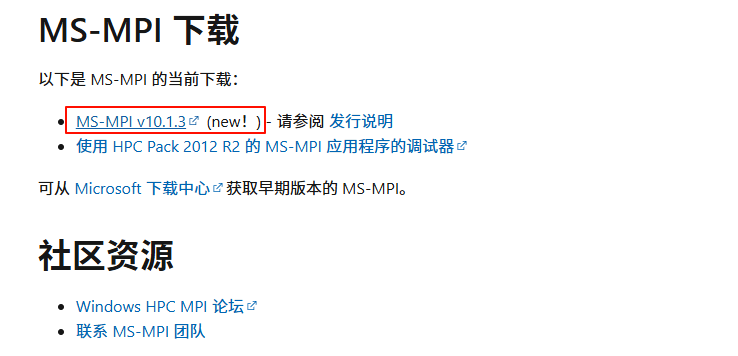

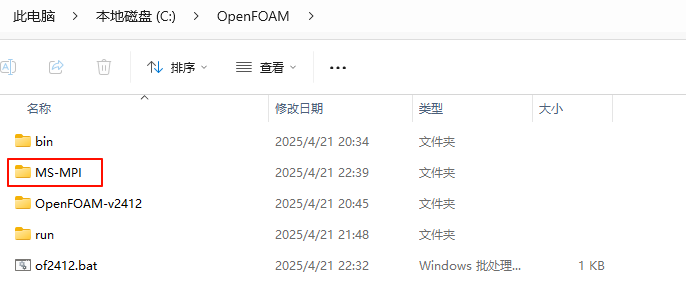

修改of2412.bat的内容，将MS-MPI的路径添加到环境变量path中

     @echo off
chcp 65001
set path=%~dp0MS-MPI;%~dp0bin;%path%;
set WM_PROJECT_DIR=%~dp0OpenFOAM-v2412
cmd

搜索并拷贝文件decomposeParDict到system路径下。注意这里没法使用foamGetDict，只能手动复制。修改其内容：
```
     numberOfSubdomains  4;
method  hierarchical;
coeffs
{
    n   (221);
}
```
测试并行计算。依次输入下面的命令
```
     blockMesh
decomposePar
```

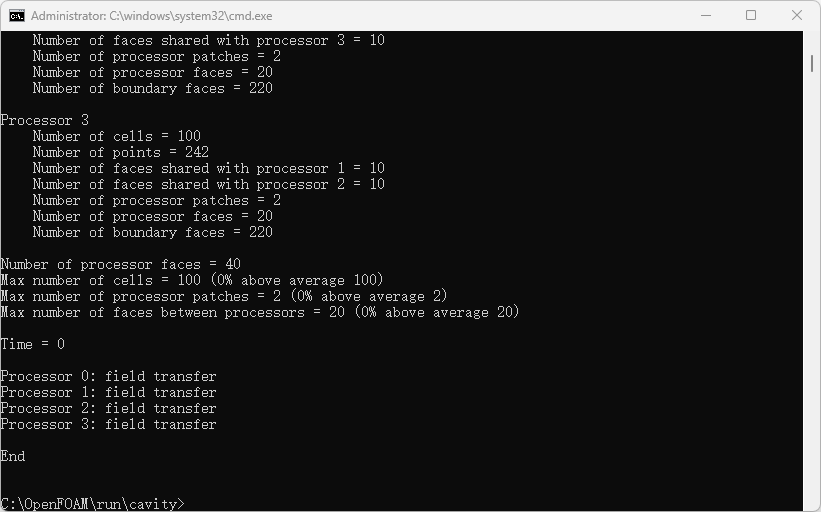

执行完毕后如图所示。
执行下面的命令进行并行计算
```
     mpiexec -n 4 icoFoam
```

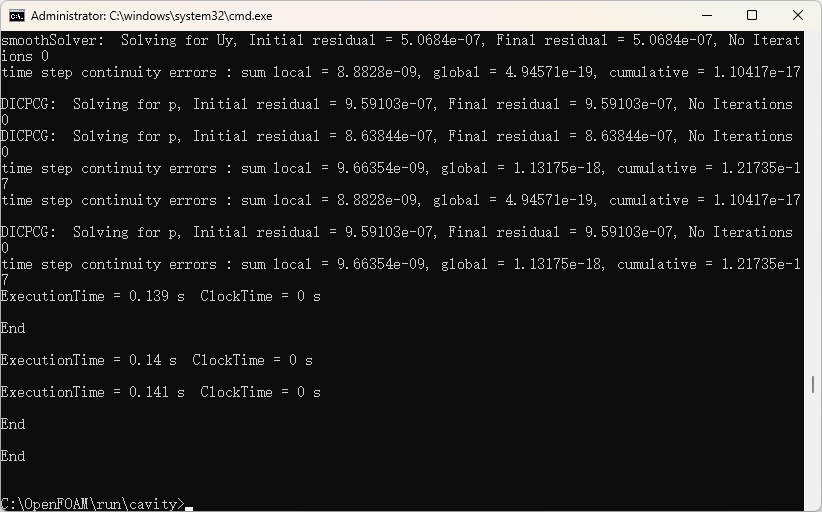

执行完毕后如下图所示。
利用命令echo > cavity.foam创建一个空的后处理文件，可使用ParaView进行后处理。

4 后期工作

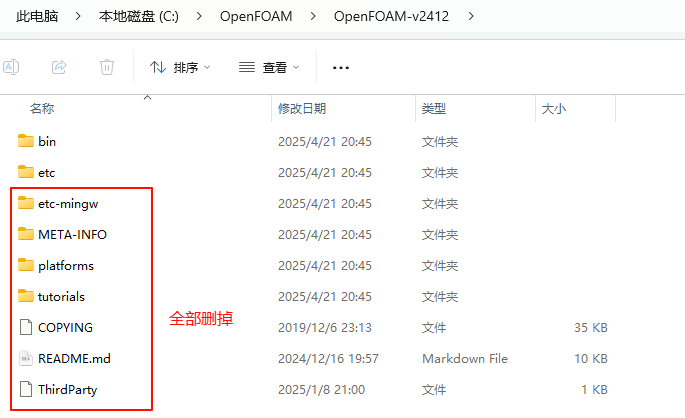

当前的文件夹中的内容过于臃肿，有一大堆用不上的文件，可以删除掉。
环境变量。of2412.bat中设置的是临时变量，仅限于当前命令窗口中使用。想要全局使用的话，可以手工设置环境变量。包括：
设置完毕后重启计算机以使环境变量生效。
