SOLIDWORKS方程式中如何使用If函数？

SOLIDWORKS方程式中的If函数在某些情况下非常有用。以下面的模型为例，简单介绍其使用方法。

方法：

1.右键单击特征管理器中的“注解”文件夹，勾选“显示特征尺寸”，如下图所示。

此时模型的所有尺寸都显示出来，如下图所示。

2.激活视图管理器中的“查看尺寸名称”，这样就可以将尺寸的名称显示出来，如下图所示。

3.点击【工具】-【方程式】，弹出方程式、整体变量、及尺寸窗口。

1）在方程式部分中，单击名称列中的空单元格，然后在图形区域中单击尺寸20（D2），此时在名称列中将该尺寸名称填充到空单元格，并将其包含在引号中，即"D2@草图2"。

2）将光标移动到数值/方程式列，在图形区域中单击尺寸100（D1），此时该尺寸名称自动填充到空单元格，并将其包含在引号中，即"D1@草图1"，然后修改方程式为：="D1@草图1"/2，如下图所示。

3）在方程式部分中，单击名称列中的空单元格，然后在图形区域中单击尺寸20（D3），此时在名称列中将该尺寸名称填充到空单元格，并将其包含在引号中，即"D3@草图2"。

4）将光标移动到数值/方程式列，在图形区域中单击尺寸60（D2），此时该尺寸名称自动填充到空单元格，并将其包含在引号中，即"D2@草图1"，然后修改方程式为：="D2@草图1"/2，如下图所示。

5）在方程式部分中，单击名称列中的空单元格，然后在图形区域中单击尺寸直径15（D1），此时在名称列中将该尺寸名称填充到空单元格，并将其包含在引号中，即"D1@草图2"。

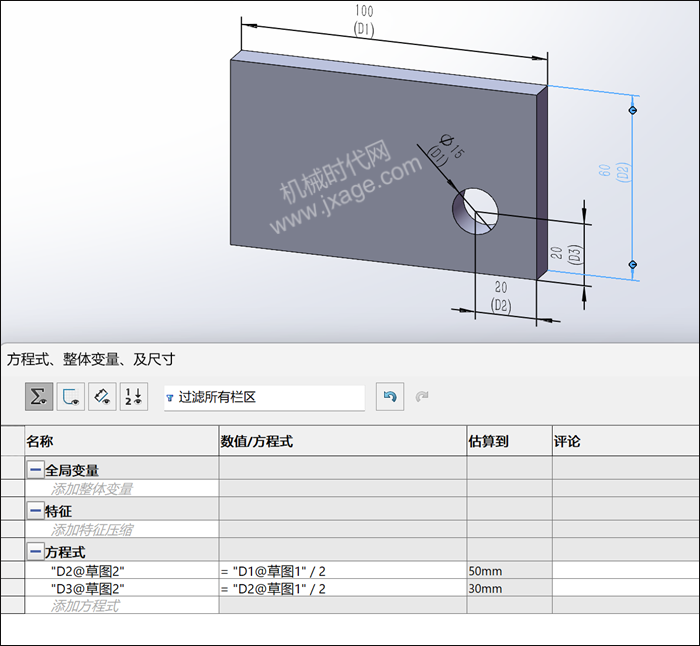

6）将光标移动到数值/方程式列，在图形区域中单击尺寸100（D1），此时该尺寸名称自动填充到空单元格，并将其包含在引号中，即"D1@草图1"，然后修改方程式为：= ( IIF ( "D1@草图1" > 80 , 20 , 10 ) ) + 5，如下图所示。

"D1@草图1"= ( IIF ( "D1@草图1" > 80 , 20 , 10 ) ) + 5该方程式的意思是：如果尺寸“D1@草图1” > 80，那么尺寸“D1@草图2”的值将为20+5；如果尺寸“D1@草图1” <= 80，那么尺寸“D1@草图2”的值将为10+5。

7）勾选“自动重建”选项。

由于尺寸"D1@草图1" （尺寸值为100）> 80，此时尺寸"D1@草图2"即圆孔的直径变成25mm。

8）修改尺寸"D1@草图1"的值为70。

由于尺寸"D1@草图1" （尺寸值为70）< 80，此时尺寸"D1@草图2"即圆孔的直径变成15mm。
