SolidWorks如何快速创建变形圆管？

之前通过放样凸台的方式创建压管线鼻子，具体可以参考：SolidWorks如何通过添加周长控制创建压管线鼻子？今天介绍一种新方法，最终结果如下图所示。

方法：

1.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

2.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，拉伸深度为60mm，勾选“薄壁特征”，方向设置单向，厚度1.0mm，如下图所示，点击勾号完成。

3.点击“插入”-特征”-“移动/复 制”，选择下面的蓝色实体，按照下图进行设置进行平移，勾选“复 制”选项，设置 复 制数量为3。

点击勾号完成。

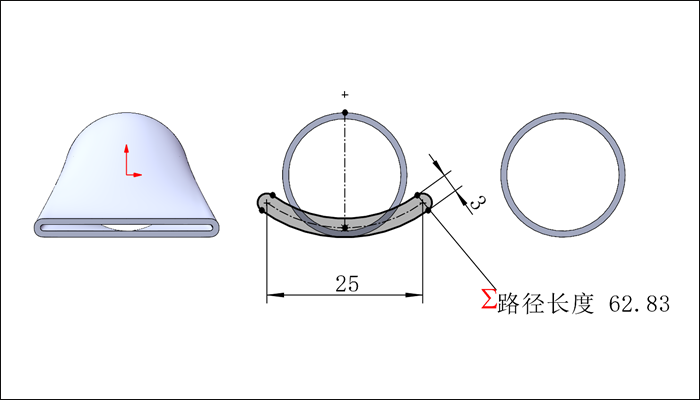

4.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。由于圆管的周长为62.83mm，这里通过方程式控制草图的周长和圆管的周长保持一致。

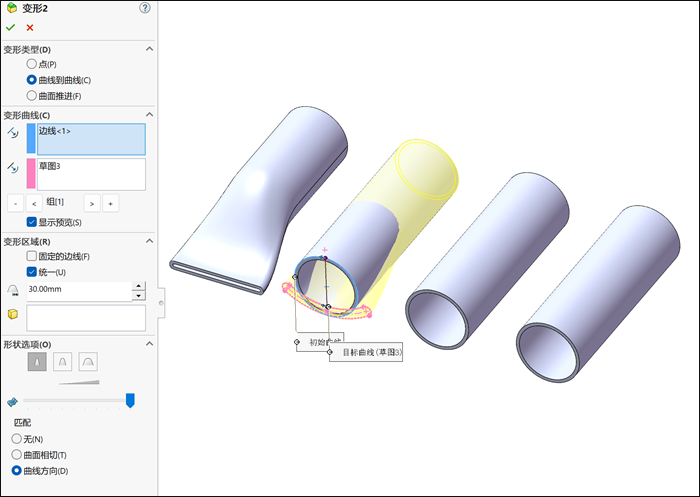

5.点击“插入”-“特征”-“变形”，变形类型选择“曲线到曲线”，然后依次选择下图所示的两个边线和草图，其他设置如下图所示。

点击勾号完成。

6.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。由于圆管的周长为62.83mm，这里通过方程式控制草图的周长和圆管的周长保持一致。

7.点击“插入”-“特征”-“变形”，变形类型选择“曲线到曲线”，然后依次选择下图所示的两个边线和草图，其他设置如下图所示，点击勾号完成。

8.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

9.点击“插入”-“特征”-“变形”，变形类型选择“曲线到曲线”，然后依次选择下图所示的两个边线和草图，其他设置如下图所示。

点击勾号完成。

10.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

11.点击“插入”-“特征”-“变形”，变形类型选择“曲线到曲线”，然后依次选择下图所示的两个边线和草图，其他设置如下图所示。

点击勾号完成。

12.渲染。
