首页/文章/ 详情

两机叶片丨深度报告:航空发动机涡轮叶片材料的使用与发展方向

6小时前浏览3
涡轮叶片的性能水平是发动机先进程度的重要标志。航空发动机是一种高度复杂和精密的热力机械,是飞机的心脏,发动机的价值量占整机价值的 20%-30%。在航空发动机中,叶片是一种特殊的零件,它数量多,形状复杂,要求高,加工难度大,一直以来是发动机生产的关键。从价值量上来看,以 CFM56 系列发动机为例,叶片在发动机中的价值量占比约为 35%。由于涡轮在航空发动机中既是自持部件,依靠自身转动带动压气机转动从而实现发动机的自持工作;同时又是主要的做功部件,依靠自身转动对外输出机械能量,所以涡轮及涡轮叶片的重要性不言而喻。此外,涡轮叶片是发动机中工作条件最恶劣的部件,需要承受高温燃气冲刷和温度交变,其中工作叶片还要承受高转速下的离心力作用。因此,发动机中最重要的,同时也是制造难度最大的叶片就是涡轮叶片。材料技术是未来提高涡轮叶片承温能力,从而提高发动机整体性能的关键。
涡轮叶片材料技术不断发展,承温能力不断提升。涡轮叶片属于航空发动机中的热端部件,需要在高温高压的环境下工作,极其恶劣的工作环境使得对涡轮叶片材料的要求也非常苛刻,目前涡轮叶片一般采用高温合金通过精密铸造加工而成。涡轮叶片用高温合金历经变形高温合金、铸造高温合金、定向凝固高温合金、单晶高温合金的发展,其中单晶高温合金已发展到第六代。第二代及之后的单晶高温合金通过添加铼,降低其他合金元素的扩散效率,减少单晶铸件的晶粒缺陷和表面再结晶,改善合金的抗热腐蚀性能,但其也存在对单晶高温合金组织的稳定性不利、密度较大等缺陷。因此,考虑到 CMC 材料与高温合金相比,拥有更高的承温能力、更低的密度、更优异的高温下持久强度和更高的灵活性,其有望成为涡轮叶片材料未来发展方向。
中国军机民机数量预期增长带动中国航空发动机叶片市场规模提升。我国军费支出保持稳定增长趋势,预计未来 20 年中国军机需求量约为 2900架,总需求规模为 2290 亿美元。随着民航运力快速增长及航线网络的进一步完善和优化,预计未来 20 年我国航空市场将接收 50 座级以上客机9084 架,总价值约 1.4 万亿美元。未来,考虑到中国飞机数量将逐步增加,且一些中国企业已实现对航空发动机叶片材料及制造工艺的技术突破,国际航空发动机叶片主要市场将逐步向中国转移,中国航空发动机叶片市场规模也将保持稳定增长。

1.涡轮叶片是航空发动机重要零部件

航空发动机是一种高度复杂和精密的热力机械,作为飞机的心脏,不仅是飞机飞行的动力,也是促进航空事业发展的推动力,人类航空史上的每一次变革都与航空发动机的技术进步密不可分。因此,航空发动机被称为“工业之花”,也被誉为“工业皇冠上的明珠”。发动机的价值量占整机价值的 20%-30%,飞机机型越大,发动机的价值占比越低。
图 1:民用客机各部分价值量占比
航空发动机可分为三种类型:活塞式发动机、燃气涡轮发动机和冲压发动机。活塞式发动机是最早应用的航空发动机,二战后随着燃气涡轮发动机的发展,活塞式发动机逐步退出主要航空领域,目前仅在功率需求较低的小型低速通用飞机上使用。燃气涡轮发动机是当前应用最广的航空发动机,包括涡轮喷气发动机、涡轮风扇发动机、涡轮螺旋桨发动机和涡轮轴发动机,都具有压气机、燃烧室和燃气涡轮。其中涡轮风扇发动机产量占比超 50%,是应用最广、最为核心的航空发动机。冲压发动机的特点是无压气机和燃气涡轮,不能自行气动且低速性能不好,仅适用于高速高空飞行。

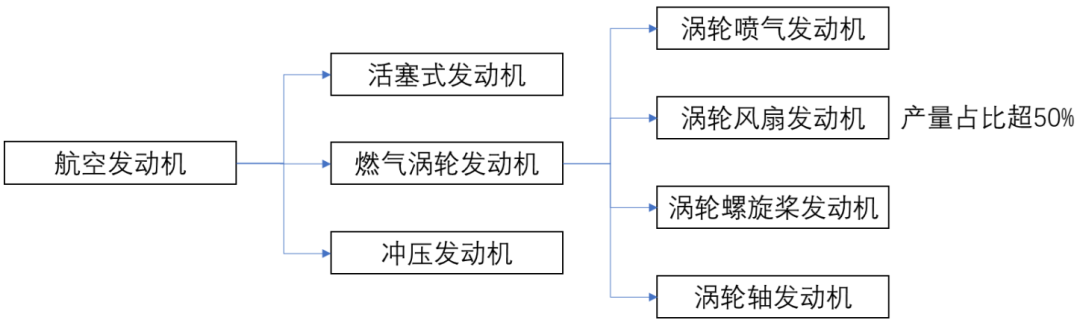

图 2:航空发动机分类
涡扇发动机由风扇、压气机、燃烧室、导向叶片、高压涡轮盘及叶片、低压涡轮盘及叶片、加力燃烧室、尾喷管八部分组成。在发动机工作过程中,风扇将空气吸入,一部分被吸入的空气进入低压压气机,经加压加速后吹入燃烧室中,作为氧化剂与燃料混合后进行燃烧。从燃烧室出来的气流,经过导向叶片后,以最合适的角度吹向高压涡轮叶片,带动高压涡轮盘及涡轮轴转动,进而带动高压压气机转动。此后,气流流经低压涡轮叶片,带动低压涡轮盘和涡轮轴转动,从而引起低压压气机和风扇转动。之后气流进入加力燃烧室,重新燃烧并从尾喷管喷出来,产生推力推动飞机前进。
图 3:涡扇发动机结构
在航空发动机中,叶片是一种特殊的零件,它数量多,形状复杂,要求高,加工难度大,一直以来是发动机生产的关键。数量众多的叶片在发动机中完成对气体的压缩和膨胀,并且以最高的效率产生强大的动力来推动飞机前进,因此叶片在发动机工作过程中发挥着至关重要的作用。从价值量上来看,以 CFM56 系列发动机为例,叶片在发动机中的价值量占比约为 35%。
图 4:航空发动机各部件价值量占比
按照部件划分,航空发动机叶片可分为风扇叶片、压气机叶片和涡轮叶片。按照运动方式划分,航空发动机叶片可分为动叶和静叶。风扇和压气机的静叶称作整流叶片,涡轮的静叶称作导向叶片,涡轮盘上的动叶称作工作叶片。
图 5:GE 公司 F110 发动机结构

表 1:航空发动机叶片分类

由于涡轮在航空发动机中既是自持部件,依靠自身转动带动压气机转动从而实现发动机的自持工作;同时又是主要的做功部件,依靠自身转动对外输出机械能量,所以涡轮及涡轮叶片的重要性不言而喻。此外,涡轮叶片是发动机中工作条件最恶劣的部件,需要承受高温燃气冲刷和温度交变,其中工作叶片还要承受高转速下的离心力作用,涡轮叶片的性能水平,特别是其承温能力成为发动机先进程度的重要标志。因此,发动机中最重要的,同时也是制造难度最大的叶片就是涡轮叶片,当前可以通过材料技术、冷却技术和涂层技术三条技术路线来提高涡轮叶片承温能力。材料技术指通过研制新型耐高温材料,改善合金的综合性能,从而提高涡轮叶片的承温能力;冷却技术指通过对叶片设计和制造的优化和改良来提高涡轮叶片的承温能力,从而提高涡轮进口温度,提升发动机性能;涂层技术指通过在涡轮叶片的表面施加防护涂层来提高其高温氧化和耐热腐蚀能力,以达到降低基底材料温度,提升涡轮进口温度的目的。材料技术、冷却技术和涂层技术均已经历了几次技术迭代,考虑到冷却技术与涡轮叶片结构的设计相关,不涉及具体材料的使用,涂层技术对涡轮叶片使用温度的提升作用相对稳定,材料技术是未来提高涡轮叶片承温能力,从而提高发动机整体性能的关键。

2.涡轮叶片材料技术不断发展

2.1. 高温合金是制造涡轮叶片的重要材料


推重比是指飞机发动机推力与发动机重力之比,表示飞机发动机单位重力所产生的推力,是衡量发动机性能的重要技术指标。鉴于当前可实现涡前燃气温度高于涡轮叶片承载温度,使用高性能叶片材料可以提高涡轮进口温度,使航空发动机在重量不变的情况下获得更大的推力,从而提高推重比。相关研究显示,涡轮进口温度每提高 100℃,航空发动机的推重比能够提高 10%左右。现有推重比 10 一级的发动机涡轮进口平均温度达到 1600℃,预计未来新一代发动机的涡轮进口温度有望达到1800℃左右。
自 20 世纪四五十年代起,国内外就对航空发动机涡轮叶片材料的研究投入了大量的精力。涡轮叶片属于航空发动机中的热端部件,需要在高温高压的环境下工作,极其恶劣的工作环境使得对涡轮叶片材料的要求也非常苛刻:(1)良好的力学性能,包括高温蠕变性能、机械疲劳性能、热疲劳性能和抗冲击性能,以及良好的高温塑性;(2)良好的抗热腐蚀和抗氧化性能;(3)良好的工艺性能,如铸造性能、焊接性能,以及尽可能高的导热系数、尽可能低的热膨胀系数和较小的密度等良好的物理性能;(4)较高的初熔温度,能够承受短时超温;(5)良好的组织稳定性。高温合金能够较好的满足上述要求,因此涡轮叶片一般采用高温合金通过精密铸造加工而成。
图 6:航空发动机中材料的应用
高温合金是指能在 600℃以上的高温及一定应力作用下长期工作的一类金属材料,具有优异的高温强度、良好的抗氧化和抗热腐蚀性能、良好的疲劳性能、断裂韧性等综合性能。按照基体元素,高温合金可以分为铁基高温合金(14.3%)、镍基高温合金(80%)和钴基高温合金(5.7%)。铁基高温合金使用温度一般只能达到 750-780℃,难以满足涡轮叶片对材料承受高温能力的要求。钴基高温合金虽然耐热性能较好,但由于钴资源产量比较少,加工比较困难,整体用量不多。因此,当前绝大部分涡轮叶片使用镍基高温合金作为原材料进行生产。按照制备工艺,高温合金可以分为变形高温合金(70%)、铸造高温合金(20%)和粉末高温合金(10%)。变形高温合金指可以进行冷热变形加工,具有良好的力学性能和综合强度、韧性,具有较高的抗氧化、抗腐蚀性能的一类合金;铸造高温合金指以铸造方法直接制备零部件的一类合金;粉末高温合金是指用粉末冶金工艺制成的高温合金。

表 2:高温合金主要产品及应用领域

图 7:高温合金市场份额(基体元素)
图 8:高温合金市场份额(制备工艺)
高温合金于 20 世纪 40 年代问世,其凭借较为优异的高温使用性能全面替代高温不锈钢,使得涡轮叶片使用温度大幅提高,达到了 800℃的水平。20 世纪 50 年代,随着真空冶炼水平的提高和加工工艺的发展,铸造高温合金逐渐开始成为涡轮叶片的主选材料。20 世纪 60 年代,定向凝固高温合金出现,使得涡轮叶片承温能力达到了 1000℃的水平。20 世纪 70 年代,在定向凝固技术的基础上,很快又发展出单晶高温合金,至今仍被广泛应用于涡轮叶片的制造。
图 9:航空发动机涡轮叶片材料发展历程

表 3:各代发动机涡轮叶片材料对比

2.1.1. 变形高温合金被用作涡轮叶片材料


为满足涡轮喷气发动机热端部件的要求,20世纪30年代末镍基高温合金开始发展。1939 年英国 Mond 镍公司首先在 20%Cr-80%Ni 电热合金中添加了少量 C 和 Ti 研制出了镍基合金 Nimonic75,随后又研究出一种含有 Al 和 Ti 合金元素的 Nimonic80合金,并于 1942 年将其成功的用作涡轮叶片材料。美国和前苏联高温合金发展与英国相似,世界范围内逐渐形成了 Nimonic、Inconel、Mar-M、Udimet 等一系列牌号的合金。这类合金都是通过锻造、轧制等工序加工成航空发动机所需的涡轮叶片等部件,因此被称为变形高温合金。然而,随着航空工业的发展,涡轮叶片工作温度和强度不断提升,叶片结构复杂程度也不断增加,使得通过锻造成型的变形高温合金无法满足要求,铸造高温合金叶片应运而生。

2.1.2. 铸造高温合金逐渐成为主流


20 世纪 50 年代,真空熔炼和熔模精密铸造技术的先后出现,使合金的性能和铸件的质量大幅提高,铸造高温合金得到迅速发展,并逐渐成为高温合金的主流,高温合金进入铸造时代。镍基铸造高温合金发展可分为三个阶段:(1)在镍基高温合金发展初期,通过适当调整和添加合金成分完全能够满足涡轮叶片材料的设计要求,而铸造过程对改善叶片性能贡献不大;(2)随着镍基高温合金的发展,仅仅靠合金成分的发展不能适应叶片材料性能的进一步要求,于是合金的铸造过程控制也成为材料技术的一个关键;(3)随着镍基高温合金的继续发展,高温合金的使用温度已经接近极限,通过调整合金成分来提升合金性能的空间已变得十分有限,因此必须通过采用新工艺,如定向凝固技术来提升合金性能。



2.1.3. 定向凝固技术使涡轮叶片性能得到提高


普通铸造获得的是大量的等轴晶,其自身由多个晶粒组成,存在多个晶界,而晶界处杂质较多、原子扩散较快、原子排列不规则等缺陷,成为普通铸造高温合金工作过程中的薄弱环节。对高温合金涡轮叶片的事故分析发现,涡轮高速旋转时叶片受到的离心力使得横向晶界比纵向晶界更容易开裂。定向凝固高温合金通过控制结晶生长速度,使晶粒按主承力方向择优生长,改善了合金的强度和塑性,提高了合金的热疲劳性能,并且基本消除了垂直于主应力轴的横向晶界,减少了铸造疏松、合金偏析和晶界碳化物等缺陷。采用定向凝固高温合金制造的涡轮叶片可承受温度达到了 1000℃,相比上一代高温合金有了约 200℃的提升,涡轮叶片的性能得到进一步提高。

2.1.4. 单晶高温合金发展迅速,获得广泛运用


单晶高温合金是在等轴晶和定向凝固高温合金基础上发展起来的一类先进发动机叶片材料,目前单晶高温合金已经发展到第六代。20 世纪 80 年代初期,合金化理论和热处理工艺得到突破,此时的工艺可以在定向凝固高温合金的基础上完全消除晶界,单晶高温合金涡轮叶片制造技术由此诞生,涡轮叶片的承载温度达到 1030℃左右,第一代单晶高温合金PWA1480、ReneN4等在多种航空发动机上获得广泛应用。


80 年代后期,第二代单晶高温合金通过加入 3%的铼元素,使得涡轮叶片的微观结构稳定性进一步提升,持久强度与抗氧化腐蚀能力达到了一个较好的平衡,承载温度再次提高 30℃左右,达到了 1060℃左右的水平,以 PWA1484、ReneN5 为代表的第二代单晶高温合金在先进航空发动机上得到大量使用。在第三代单晶高温合金中,以 CMSX-10 和 ReneN6 为例,通过提高原子半径大的难熔元素的总含量,特别是加入 5%以上的铼,其合金成分进一步优化,涡轮叶片使用温度达到 1100℃左右,显著提高了涡轮叶片的高温蠕变强度,并获得高强度抗热疲劳、抗氧化和热腐蚀性能。


美国和日本已先后研制出第四代单晶高温合金 EPM-102 和 TMS-138,通过添加钌,进一步提高了合金微观结构的稳定性,增加了长时间高温下的蠕变强度,使用温度提高到了 1140℃。目前,日本已成功研制了承温能力更高的第五代、第六代单晶高温合金 TMS-162、TMS-238。

图 10:等轴晶、定向凝固、单晶高温合金叶片晶体结构对比


表 4:各代单晶高温合金成分

2.2. 铼被加入高温合金用于涡轮叶片制造


第二代及之后单晶高温合金与第一代单晶高温合金相比,一个显著的变化就是添加
了金属铼。铼是一种稀有元素,其熔点高达 3180℃,是仅次于钨(W)的难熔金属元素,耐热性能强,在高温下比较稳定。铼的高温蠕变性能优于钨(W)、钼(Mo)和铌(Nb)等难熔元素,兼具优良的耐磨性及抗腐蚀性,非常适用于制造工作环境苛刻的航空发动机零部件,尤其对高性能涡轮叶片的研制具有重要意义。

铼是镍基单晶高温合金中最有效的固溶强化元素之一,其倾向于在 γ 基体中集中,形成的铼原子团约 1nm 且短程有序,这种原子团簇的强化能力较传统固溶强化手段更加突出。此外,铼的加入还能起到降低其他合金元素的扩散效率、减少单晶铸件的晶粒缺陷和表面再结晶、改善合金的抗热腐蚀性能等作用。以国内研制的单晶高温合金为例,第一代单晶高温合金 DD3 未添加铼,第二代单晶高温合金 DD6添加了 2%的铼,第三代单晶高温合金 DD9 添加了 4.5%的铼。研究结果显示,在同等温度和压力的测试条件下,DD9 合金的蠕变断裂寿命几乎是 DD6 合金的两倍。随着人们对铼的认识不断深入,其已成为单晶高温合金中不可或缺的重要元素,目前日本研制的最新一代单晶高温合金 TMS238 中,铼的含量已提升至 6.4%。

图 11:各代单晶高温合金中铼用量及使用温度
鉴于铼在航空航天领域的重要性,各国均将铼视为战略资源,但是其储量稀少,加工困难,导致价格高昂,制约了其在航空航天领域的广泛应用。根据美国地质调查局发布的《矿产品摘要 2023》,2022 年全球铼的产量为 58 吨,同比下降 2.52%。其中智利产量最多,达到 29 吨,市场份额为 50%;波兰、美国、乌兹别克斯坦、韩国、中国产量分别为 9.5、9、4.9、2.8 和 2.5 吨,产量占比分别为 16.4%、15.5%、8.4%、4.8%和 4.3%。目前,美国通过长期合同的形式,垄断了包括智利在内的大部分铼供给,每年从智利、哈萨克斯坦等国进口大量的铼资源。
图 12:2016-2022 年全球铼产量
图 13:2022 年全球铼产量分布
2016 年至今,虽然铼价格整体呈逐步下降的趋势,但当前仍然达到了 17000 元/千克,全球铼资源储量及产量的稀缺使其价格一直维持在较高水平。考虑到我国铼资源较为稀缺,较高的价格使得含铼单晶高温合金十分昂贵,制造成本压力大增,对其在航空航天领域的应用形成一定程度的阻碍。
图 14:2016 年至今铼价格
除了储量稀少和价格昂贵的缺点外,铼也是有害的拓扑密排相(TCP)的重要形成元素,加入过量的铼对单晶高温合金组织的稳定性不利,还会在合金经过长期高温服役后降低合金的持久性能,从而加速合金的失效。因此,从第四代单晶高温合金开始,钌(Ru)被当作解决 TCP 的途径加入到单晶高温合金中。但是,钌的加入可能导致拓扑反转的发生,尤其是在高温下,会影响单晶高温合金的蠕变断裂寿命。此外,铼的密度为 21.0g/cm³,仅次于锇(Os)、铱(Ir)和铂(Pt),如此高的密度与涡轮叶片设计轻质化的趋势相悖。因此,全球范围内对于涡轮叶片材料的研究从未停止。
2.3. CMC 材料有望成为涡轮叶片材料发展方向
2.3.1. CMC 材料相较高温合金具有优势
基于当前涡前燃气温度发展快于涡轮叶片承受温度、涡轮进口温度已逐步接近高温合金熔点、向高温合金中加入难熔金属元素存在各种限制等既定事实,陶瓷基复合材料(CMC)成为新一代航空发动机涡轮叶片的首选材料,也是未来航空发动机的核心技术之一。
目前,飞机中各类先进复合材料的用量占比已达到 50%,复合材料在航空航天领域占有十分重要的地位。陶瓷基复合材料是以先进耐高温的陶瓷为基体,与各种具有高强度、高弹性的纤维复合的一类复合材料。按照基体材料划分,可以分为氧化物陶瓷基复合材料、非氧化物陶瓷基复合材料和玻璃陶瓷基复合材料,其中非氧化物陶瓷基复合材料包括碳化硅(SiC)、氮化硅(Si₃N₄)、氮化硼(BN)等,这类材料具有强度高、硬度高、耐高温性能优异等特点。为了克服陶瓷脆性大的缺点,拓宽其使用范围,需要在陶瓷基体中引入第二相材料,使之增强增韧。目前实现陶瓷基复合材料强韧化的途径有纤维增强和颗粒弥散等,其中纤维增强较为常见,主要的纤维种类包括碳纤维、碳化硅纤维、石英纤维、氧化物纤维等。
图 15:飞机中复合材料的用量
从陶瓷基体角度来看,碳化硅拥有良好的耐高温性、抗氧化性和力学强度,是目前制备高性能陶瓷基复合材料最佳的基体材料,目前较为常见的陶瓷基复合材料主要有碳化硅纤维增强碳化硅陶瓷基复合材料(SiCf/SiC)和碳纤维增强碳化硅陶瓷基复合材料(Cf/SiC)。Cf/SiC 复合材料具有耐高温和高抗热震性能、高耐磨性和高硬度、耐化学腐蚀特性、高导热、低热膨胀系数等优异性能。
SiCf/SiC 复合材料具有高比强度和比刚度、良好的高温力学性能和抗氧化性能、优异的抗辐照性能和耐腐蚀性能。Cf/SiC 复合材料在高温环境中易氧化导致性能下降甚至失效,在制造过程中也很难消除纤维中的氧以及确保保护涂层完全覆盖且不破损。因此,在高温环境中长时间重复使用的部件一般使用 SiCf/SiC 复合材料,SiCf/SiC 复合材料也被认为是未来航空发动机最有前景的材料之一,是提高发动机性能的关键材料。
图 16:SiCf/SiC 复合材料制造的中心锥
与镍基高温合金相比,SiCf/SiC 复合材料拥有显著优势。(1)更高的承温能力:SiCf/SiC 复合材料耐温极限比镍基高温合金提高约 150℃,可以提高航空发动机的效率;(2)更低的密度:SiCf/SiC 复合材料的密度约为 3g/cm³,仅为高温合金的 1/4-1/3,较低的密度可以显著降低发动机重量从而大幅提高推重比;(3)高温下优异的持久强度;(4)灵活性高:纤维纺织技术的引入使 SiCf/SiC 复合材料的设计性和结构适应性大幅提高。此外,SiCf/SiC 复合材料在保持传统陶瓷材料(氮化硅、碳化硅等)耐高温、高强度和刚度、密度低、抗腐蚀等优良性能的同时,克服了其脆性大的致命弱点,提高了其韧性和可靠性。

表 5:镍基高温合金和陶瓷基复合材料对比

对于军用发动机来说,提高推重比是重中之重,使用 SiCf/SiC 复合材料可以提高涡轮叶片使用温度,进而通过提高涡轮进口温度来提高推重比。对于民用发动机来说,降低油耗从而降低燃油成本则更为关键,使用 SiCf/SiC 复合材料可以实现减重的目的,提升发动机效率,进而减少油耗。


因此,由于 SiCf/SiC 复合材料拥有比高温合金更高的使用温度和更轻的质量,拥有比陶瓷材料更高的韧性和可靠性,目前已呈现出从低温向高温、从冷端部件向热端部件、从静子向转子的发展趋势。未来 SiCf/SiC 复合材料在航空发动机热端部件的发展前景广阔,潜在使用位置包括航空发动机燃烧室、高低压涡轮(主要包括导向叶片、转子叶片及涡轮外环)、喷管等。

图 17:陶瓷基复合材料潜在使用位置
2.3.2. CMC 材料已被广泛研究和应用


从 20 世纪 50 年代开始,欧美国家已经开展 CMC 在航空发动机热端部件上应用的研究,其中法国 Snecma 公司和美国 GE 公司在该领域研究起步最早,技术成熟度和应用程度相对较高。美国从 1979 年至今针对 CMC 材料在航空发动机上的应用进行了大量的研发投入,相继开展了 HITEMP、HSR-EPM/CPC、UEET 和 ERA 等计划。其他发达国家也针对 CMC 材料在航空发动机上的应用积极开展研究,主要有英国 AST 计划、法国 ASTF 计划和日本 AMG 计划等。最终形成了一整套 CMC 材料力学行为及其在航空发动机部件上应用的研究体系,直接促进航空发动机的快速发展。


20 世纪 90 年代,法国 Snecma 公司研发了 CERASEP 系列的 CMC,并将该材料成功应用在了 M-88 型发动机的喷管调节片上,标志着 CMC 在航空方面的应用已经开始。此后,GE 公司、罗罗公司和 Hyper-Therm HTC 公司针对 CMC 材料在航空发动机热端部件的应用开展大量研究。

图 18:CMC 材料在航空发动机热端部件中的应用
关于航空发动机中 CMC 材料的应用和研究,GE 公司一直走在世界前列,其进行了大量的试验,先后考核了涡轮外环、燃烧室火箭筒、涡轮导向叶片、低压涡轮转子叶片等构件,其中最先进入商业化批产的是 CFM 国际公司 LEAP 发动机的一级高压涡轮外环。LEAP-1A 和 LEAP-1B 分别为空客 320neo 和波音 737MAX 提供动力,LEAP-1C 则是中国 C919 飞机中唯一的西方动力装置。


2020 年初世界上最大最先进和效率最高的双发飞机波音 777X 顺利完成首飞,搭载的发动机 GE9X 是目前世界上最大的全新一代商用航空发动机。其燃烧室和高压涡轮部分采用了 CMC 材料,GE9X 发动机的重量比采用高温合金减轻约 1/3,减小冷气消耗量达 15%,燃油消耗显著降低,同时发动机推力、推重比和燃油热效率均取得显著提高,这在世界航空发动机发展中具有里程碑意义。

图 19:GE9X 发动机中使用 CMC 材料的部件

3. 飞机数量预期增长带动航发及涡轮叶片需求

军机在国防现代化建设中发挥着重要作用,目前我国军机数量与美国等发达国家相比,仍然存在一定差距。根据《World Air Forces 2022》,2021 年全球军机数量总计53271 架,其中美国保有 13246 架,占全球近 25%,中国军机保有量仅为 3285 架。分机型来看,中国各类军机数量与美国相比均相差甚远。随着国家对军事战略重视程度的逐步提升,叠加我国军机存在扩编和换装需求的预期,我国军费支出保持稳定增长趋势,由 2017 年的 10211 亿元增长至 2022 年的 14500 亿元,CAGR7.27%根据相关资料,预计未来 20 年中国军机需求量约为 2900 架,总需求规模为 2290 亿美元。

图 20:2021 年中美军机数量对比

图 21:2017-2022 年中国军费支出

表 6:未来 20 年中国军机需求预测



近年来,随着民航运力快速增长及航线网络的进一步完善和优化,中国民用飞机产业未来 10-20 年将迎来一个快速发展时期。根据相关资料预测,未来 20 年我国航空市场将接收 50 座级以上客机 9084 架,总价值约 1.4 万亿美元。其中涡扇支线客机953 架,单通道喷气客机 6295 架,双通道喷气客机 1836 架。

表 7:未来 20 年中国民机需求预测

航空发动机是飞机最重要的组成部分,随着国家对航空发动机自主研发的力度逐渐加大、“两机”重大专项和“飞发分离”等政策的逐步落实以及军机和民机需求的快速增长,航空发动机产业发展日渐加速。2020 年,中国航空发动机市场规模受疫情影响下滑至 393.67 亿元,同比下降 27.13%。此后两年,中国航空制造业逐步从疫情中恢复,航空发动机市场规模也上升至 2022 年的 478.2 亿元,同比增长 7.31%。
图 22:2017-2022 年中国航空发动机市场规模
未来,考虑到中国飞机数量将逐步增加,且一些中国企业已实现对航空发动机叶片材料及制造工艺的技术突破,国际航空发动机叶片主要市场将逐步向中国转移,中国航空发动机叶片市场规模也将保持稳定增长。2016-2022 年,中国航空发动机叶片市场规模由 893.4 亿元增长至 1253.7 亿元,CAGR5.81%。预计 2023 年,市场规模将进一步增长至 1321.3 亿元。

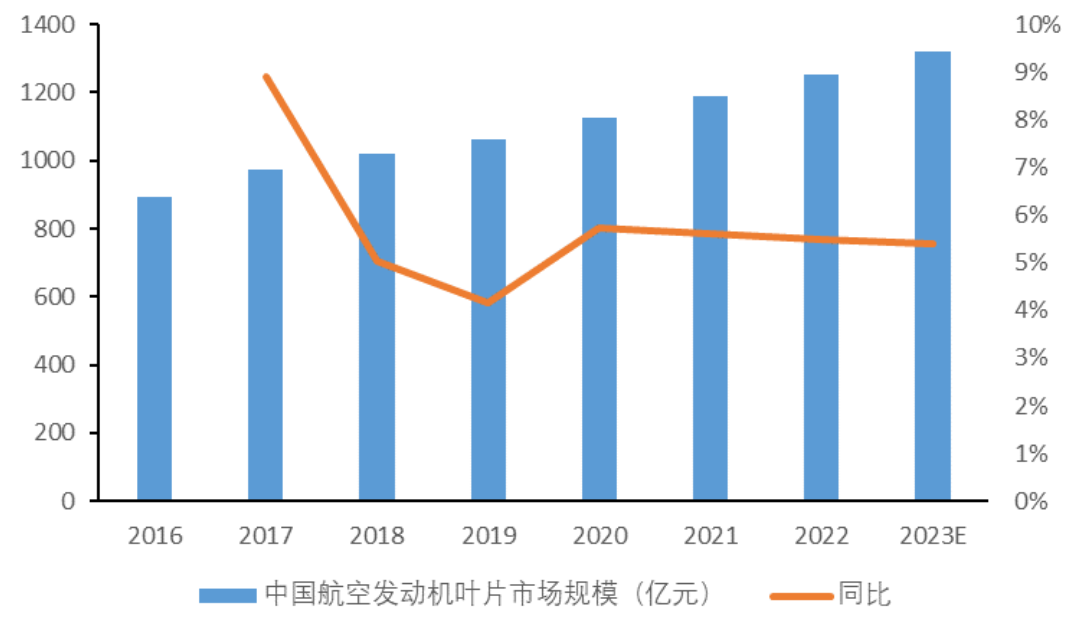

图 23:2016-2023E 中国航空发动机叶片市场规模

表 8:航空发动机涡轮叶片主要生产企业

此前,高性能、长寿命的涡轮叶片长期被欧美企业垄断,GE、普惠、赛峰、罗罗等国际航空发动机巨头均有直属涡轮叶片工厂,PCC 则是最大的独立涡轮叶片供应商。俄罗斯生产的涡轮叶片性能可以满足要求,但是其生产成本较高,使用寿命也较短。经过多年发展,国内涡轮叶片技术进步显著,主要生产企业包括应流股份、江苏永瀚、万泽股份、炼石航空和北京航材院等。
声明: 本文来源于航空发动机人, 仅供交流分享, 若涉及版权等问题请留言, 我们会及时处理


来源:两机动力先行
疲劳断裂复合材料燃烧化学通用航空航天冶金焊接理论材料控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-04-16
最近编辑:6小时前
两机动力先行
其它 聚焦航空发动机/燃气轮机关键技术...
获赞 98粉丝 98文章 386课程 0
点赞
收藏
作者推荐

两机增材丨航天六院:增材制造技术在发动机领域的研究进展及产业化推进

0 引言  液体火箭发动机是运载火箭发展的重点和核心,其先进程度直接决定运载火箭的先进性,先进的液体动力技术设计与制造是航天强国的重要标志之一。液体动力产品在工作环境、结构、制造技术具有以下特点:(1)工作环境恶劣,工作在大应力、高低温、强烈振动、剧烈冲刷、腐蚀环境和真空及辐射环境等恶劣工况下;(2)设计结构复杂,大量采用具有复杂型面和空间曲面的精密结构,具有薄壁、多功能、整体化和轻质化等特点;(3)工艺流程长,工艺技术种类多、制造流程长且工序复杂,产品生产周期长,质量隐患多。为实现设计功能性要求,液体动力产品普遍使用各种特殊难加工材料,核心组件结构复杂,现有工艺保障能力差,特别是部分复杂精密构件甚至无法采用现有工艺方法完成加工,影响液体动力整体性能。  金属增材制造技术是采用离散堆积原理分层制造叠加,其有别于铸锻、机加“等减材”原理,采用全新“数字化”增材加工理念,具有优势:(1)组织细小、均匀、无缺陷,性能优异,金属增材制造具有点线面体数字化制造的特点,使其凝固行为为小熔池凝固,成分均匀,无宏观偏析;同时固液界面平滑,补缩充分,材质致密,无疏松、冷隔等缺陷;一般采用激光/电子束等高能热源,凝固速度快,晶粒大小达到微米级,是锻件的1/10、铸件的1/100,机械性能优异,适应液体动力高压、强振动等恶劣工况;(2)降维制造,将三维零件制造转化成二维切片成形,显著降低了复杂零件的成形难度,因此特别适合液体动力设计结构复杂的精密产品成形;(3)整体成形,可将多个复杂零件集成为1个,消除了分体制造所带来的大量焊缝,有效提高了质量可靠性;同时简化工艺流程,缩短制造周期,降低生产成本。整个制造过程实现无加工废料、无工装夹具和模具直接完成零件的精密成形。金属增材制造技术非常契合航天液体火箭发动机生产研制对设计灵活性、加工柔性及低成本、高可靠性、短周期快速研制的需求,已经成为各型液体火箭发动机研制生产的重要技术手段。  本文综合分析国内外航天增材制造技术应用最新情况及取得的效果,结合液体火箭发动机工程应用实例分析增材制造工程应用发展的4个阶段,分析目前液体动力增材制造技术工程化应用推进过程存在的问题,指出推进增材制造技术的产业化应用是解决目前存在问题的有效方案。1 国内外航天增材制造技术应用情况分析  目前,美、欧等西方发达国家高度重视增材制造技术在航天领域的研究和应用,并已进入工程化应用阶段,80%以上集中在液体动力领域。美国NASA、宇航局格林研究中心、普惠•洛克达因公司、SpaceX,英国的Reaction Engine公司、3T RPD公司以及瑞士的RUAG Space公司,将增材制造技术用于火箭发动机以及卫星部件的制造,在J-2X、RS-25、AR-1、BE-4、Raptor等多个发动机新型号喷注器、推力室、涡轮泵等关重件研制生产中得到应用,甚至尝试进行发动机整机、整箭增材制造。美国NASA采用激光选区熔化技术制造的RS-25发动涡轮泵研制成本减少50%,制造周期缩短了80%;Rocket Lab采用增材制造技术完成了月球快车发动机中的推力室、阀门壳体、涡轮泵、喷注器的制造,使得制造成本降低60%以上;SpaceX公司300吨级液氧甲烷Raptor发动机的推进剂阀门、涡轮泵和喷注器组件均采用增材制造技术成形,占发动机总重的30%,并在猎鹰9号火箭上完成了飞行应用;而最近,Relativity Space公司采用增材制造技术成功地将Terran 1火箭上的零件数量减少到约1000个,9台Aeon 1液氧甲烷发动机全部采用增材制造技术完成制造,大幅降低成本。  国内航天推进技术研究院、中国运载火箭技术研究院、中国空间技术研究院、上海航天技术研究院、中国航天电子技术研究院等单位是航天增材制造技术研究和应用的重点单位,利用已有研究成果,加强在重大、关键和共性制造技术应用研究与工程化开发方面的技术储备,在国家重大科技专项实施中发挥作用,为先进工业技术创新能力方面提升做出突出贡献,保障了相关型号的研制进度。西安航天发动机有限公司某型号发动机隔板加强肋、不锈钢整流栅等产品实现批产并分别成功参与神舟十二号载人发射、天舟二号货运飞船、北斗双星发射等为代表的多次发射试验任务;增材制造成形的法兰框用于天问一号祝融号火星车火面软着陆,成为国内首个登陆火星的增材制造功能结构一体化产品。首都航天机械公司采用增材制造完成了长征五号火箭钛合金捆绑支座的批生产,并于2020年底,成立增材制造公司推进增材制造技术在运载火箭上的深度应用。北京卫星制造厂在多型号卫星上实现了铝合金蒙皮点阵式结构、钛合金激光选区熔化及激光熔化沉积产品的应用;自主研发的“连续纤维增强复合材料太空增材制造装备”,实现了我国首次太空增材制造空间试验,也是国际上首次在太空中开展连续纤维增强复合材料增材制造试验,对空间站在轨长期有人照料的运行与维护和空间站在轨扩建提供了技术支持。上海航天精密机械研究所完成了卫星推进系统球形贮气瓶、某型号卫星1.2L板式贮箱、空间站用测控天线支架、卫星用飞轮支架以及空间站维修工具筒段、工具后筒段、驱动器盖、手柄后段、左/右手柄等套装工具增材制造成形。详情如表1、表2所示。表1 国内航天增材制造典型产品应用情况 表2 国外增材制造典型产品应用情况   系列研究成果推动了增材制造技术在航天各领域的应用,实现了设计方案的快速实现和验证,保证了各重点型号装备的研制进度。2 增材制造技术在我国液体火箭发动机领域的工程应用及效果  我国航天单位纷纷针对火箭发动机各部件的增材制造技术进行了一系列的应用研究,并取得显著的应用效果。应用型号产品涉及推力室、涡轮泵、阀门和总装直属件,并经历了由替代传统工艺、集成制造、轻量一体化和功能结构集成设计/制造一体化转变,取得显著效果,目前正全力实现发动机整机设计与制造方向发展。2.1 替代传统工艺  发动机研制生产过程中多数复杂构件可以通过锻造、机械加工、铸造、焊接等传统制造技术制备出高质量、高可靠性产品,但面对复杂异形构件如薄壁夹层、异形弯管、多齿尖角等结构,其复杂程度超出了传统制造技术的保障能力,采用传统制造工艺技术研制生产时往往呈现出生产周期长、成本高、合格率低、质量可靠性差等问题,甚至为迁就制造牺牲构件的最优设计方案。增材制造技术对此提供了有效的解决方案,与传统工艺技术形成有效补充。  某型涡轮排气管是发动机涡轮泵的主要零组件之一,由于涡轮排气管工作型面为S形大范围变壁厚薄壁自由曲面,传统机械加工技术难以制备,只能采用熔模精密铸造进行生产。涡轮排气管S形自由曲面壁厚最薄部位为2.2mm,浇注时已超出合金的最大充型能力,为迁就制造,曲面壁厚由最优变壁厚设计方案变更为3mm等壁厚,使得涡轮排气管的质量增加。质量监控数据统计显示,15%以上的涡轮排气管铸件因为浇注不足,在目视检查时直接报废;50%以上铸件在X射线检测时,因为S形自由曲面分散疏松缺陷超标而报废,影响了发动机的生产和交付。通过开展排气管的增材制造工艺攻关研究,对排气管进行替代成形,产品合格率由5%提升至98%,且产品成形精度较原铸造方案,由GB/T6414—2017中的CT6级提升至CT4级,型号产品批生产安全得到显著保障,目前已实现产品的飞行应用超过15次。如图1所示。 图1 某型发动机涡轮排气管增材制造替代生产  两器出口管是某型发动机副系统的关键零件,由于管径小且管壁薄,特别是转角处呈现大曲率变化,难以采用导管弯曲、机械加工以及电火花等方法成形,目前通过预置陶瓷型芯的方法铸造成形。由于细、长的大曲率变化高精度陶芯很难制备和定位,使得铸件几何尺寸难以保证,管壁厚不均,若陶芯在浇注时断裂,使得铸件漏钢报废;铸件为薄壁结构,为保证充型,需提高浇注温度,易产生分散疏松缺陷,影响致密性,打压试验泄漏现象时有发生;铸件出现缺陷后,由于小管径、大曲率结构限制,无法修复而报废,投产合格率<10%。采用增材制造实现了两器出口管的增材制造替代成形,并在“长征五号 遥1”上,国内率先实现增材产品在航天领域的应用。如图2所示。 图2 某型发动机两器出口管增材制造替代生产2.2 集成制造  液体火箭发动机结构复杂,零件数量多,材料种类多,大量采用钎焊/熔焊等固定连接方式,据统计,目前我国长征系列火箭采用的火箭发动机有2.97万个零部组件,近千条各种焊缝,100多种材料,即使结构较为简单的挤压式姿控发动机也有近千个零部组件。如此众多的零件和焊缝数量无疑降低了发动机的可靠性。采用增材制造技术可以实现零件整体成形,有效减少零件和焊缝数量及材料种类,提高发动机的可靠性。  喷注器是典型的集成结构,工作时要承受高温高压、高流速冲击等一系列恶劣工况,需要满足复杂流路的尺寸精度及表面质量等设计要求,也是发动机制造难度最大的零部件之一。喷注器的制造水平直接影响着发动机推进剂的雾化、混合及燃烧稳定性。传统方式制造的喷注器由数十乃至几百个独立部件组合而成,然后通过机械连接或焊接等方式集成在一起,制造成本极高和生产周期超长。西安航天发动机有限公司进行了国内首次液氧/甲烷发动机增材制造喷注器研究,随后又攻克了液氧/煤油发动机的离心式、直流式、同轴剪切式喷注器的SLM技术成形,并进行了多次热试车,目前已用于发动机的中试生产,对某型号喷注器采用增材制造成形后,零件数量由原来的142个减少至2个,制造周期缩短70%,成本下降80%,国内首次将增材制造喷注器应用于液体火箭发动机低成本研制生产。如图3所示。 图3 某型号喷注器增材集成制造研制路线  喷注器壳体作为某针栓式发动机核心构件,是燃料与氧化剂的主要通道,其成形质量和精度直接影响发动机的雾化燃烧和冷却效果,进而影响发动机的整体性能。喷注器壳体材料牌号为TC4钛合金,结构设计上为典型的薄壁夹层结构,身部分布有封闭的88条随形冷却通道,头部包含24个分流孔,受传统加工制造技术的局限,只能采用“铸造/锻造+机械加工+焊接”的分体组合制造(图4)。但该方法存在工序多、工装及设备投入大、生产周期长、技术难度大、性能稳定性差、可靠性难以保证等问题。尤其是喷注器壳体中的10余项零件采用焊接方式连接,焊缝数量多达20余条,在高温高压以及大振动环境中,焊缝部位易出现开裂,轻则导致喷注器变形,影响随后的冷却射流,重则直接引起内壁烧蚀,甚至发动机爆炸。 图4 针栓喷注器壳体传统制造工艺流程 (a) 研制工艺流程 (b) 试车完成后的发动机整机图5 针栓式喷注器增材集成制造2.3 轻量化制造  传统的结构设计方法是基于经验的设计方法,结构的性能往往依赖于设计人员的工程经验,结构的设计方案在经过不断的试验和修改后往往也能达到一定指标,然而无法得到“最优”的结构,设计方案还有足够的改进空间。拓扑优化是以提高结构力学性能或减轻结构质量为目标的设计方法,在保证约束的前提下,选择适当的结构形式,设计合理的结构尺寸在给定的空间结构中产生优化的形状和材料分布,确定系统的最佳几何形状,能够设计出性能优越的结构,并具备轻量化的特点,然而这样的结构往往较为复杂,使用传统的制造技术几乎无法实现,而增材制造技术完美融合,即可体现增材制造在整体化、复杂结构制造上的优势,又能通过优化设计实现性能和轻量化双重提升。  在某常平环采用拓扑优化并使用增材制造成形技术制造后,减重40%,加工周期缩短70%,某常平梁采用增材制造替代原有的“锻造+焊接”方案,结构强度由1.2GPa提升到1.65GPa,并大大提升可靠性,并进行热试车,如图6所示。 (a) 传统锻造+焊接方案常平环 (b) 增材制造轻量化减重常平环 (c) 对拓扑优化的常平环进行静力试验 (d) 常平环应变随载荷变化曲线图6 常平环轻量化制造  空间站核心舱扶手/把手,是空间站宇航员进出舱门的重要工具,质量为202g的实心结构,起初采用锻铝进行试制。根据扶手/把手的承力分布特点,结合增材制造技术进行设计和制造,产品质量为46g,天和核心舱共装配扶手/把手12件,目前产品已经伴随天和核心舱的发射,进入太空,如图7所示。 图7 天和空间站核心舱扶手/把手  某型液氧主阀壳体是控制液氧进入发生器的关键部件,为保证高的承压能力和导流效果,呈现多层壁、复杂结构,如图8所示。传统制造工艺液氧主阀壳体由中间壳体、导流罩、中轴、排放管嘴等零件分体加工+熔焊、钎焊连接的方式成形。基于增材制造技术的液氧主阀壳体整体化设计,通过对强度、液流稳定性等众多条件综合考虑,构建出液氧主阀壳体轻量整体化结构,如图9所示。目前产品已经制造出,较原成形方案,产品由85kg减重到集成减重方案的70kg,壳体外壁含有大量的减重结构,采用增材制造技术大幅度简化液氧主阀壳体成形工艺并提高产品可靠性。 (a) 传统制造工艺方案 (b) 传统制造工艺流程图8 液氧主阀壳体结构及传统制造方案 图9 增材制造液氧主阀壳体结构2.4 系统集成及整机制造  增材制造技术具有的优势给发动机关键构件、系统甚至整机的设计与制造带来深刻变革。某型可重复使用发动机涡轮泵组件,主要零件是16种产品,13种产品采用增材制造成形,增材产品质量占整泵85%,轴向间距较传统工艺减少40%;某型发动机根据增材制造技术进行系统集成优化设计后,核心部件由25个集成设计为3个,分别为喷注器壳体、身部和头部,6个月内完成了发动机的生产/试验/试车,实现了近百个零件组成的大组件集成整体制造,消除了200余条焊缝,研制周期缩短80%,刷新了我国大推力挤压式发动机设计-研制-试验速度。 (a) 可重复使用发动机涡轮泵组件整体制造 (b) 我国增材制造成形的某型大推力发动机 (c) 增材制造成形的发动机正在进行设车考核图10 采用增材制造实现涡轮泵系统集成制造和整体制造发动机3 增材制造技术在我国液体火箭发动机领域的工程应用的关键问题  经过近几年发展,我国液体火箭发动机领域已实现增材制造技术研制能力的快速提升和工程化应用的多点推进,打通了增材制造工程应用批量化、工业化关键环节,但为支撑我国航天强国建设,航天增材制造的工程应用及发展依然存在关键问题亟待解决。3.1 全流程增材制造技术研究有待加强  经过近几年不断发展,我国已经建成了较为完整的全流程增材制造体系,但受限于技术研究发展时间不足,在设计、材料和工艺等方面研究还不够深入以支撑目前增材制造技术的迅速工程应用发展需求:(1)缺乏增材制造专业设计手册,增材制造技术虽已初步得到设计人员认可,并成为航天液体动力制造的一个重要手段,但增材制造技术研究时间较短,尚未形成增材制造专业设计手册;(2)材料特性研究不足、材料体系还不丰富,当前已开展研究的有限十几种材料已不满足苛刻多工况对材料高性能多适应性的多品种需求;(3)增材制造成形及后处理工艺基础研究还需进一步夯实,在成形过程仿真模拟、成形过程停机续接、产品性能稳定性控制、大尺寸夹层构件粉料清理、支撑高效去除、复杂形面与内腔的光整处理等方面有待深入研究。3.2 增材制造生产现场自动化、信息化水平有待提升  国内航天企业如西安航天发动机有限公司、首都航天机械有限公司已经建立起一定水平的增材制造生产基地。但是生产现场管控及产品质量保障方面缺乏数字化、智能化的先进管理手段,覆盖增材制造全过程的先进生产模式尚未形成,精益生产支撑条件不足:一是现有设备智能化程度不高,存在监测系统反馈信息少、工艺参数无法实时优化、智能诊断/处理成熟度较低等问题,产品质量必须借助后续无损检测手段进行确认;二是生产现场自动化水平低,生产过程中粉料筛分/烘干/转移、基材存取、产品周转等主要依靠人工作业,导致生产现场无法进行自动化布局,自动化程度低;三是生产现场信息化程度不高,MES系统虽已建成应用,但尚未实现将物资库存、物流信息、生产设备集中管控,无法准确实时获取原材料库存、设备负荷情况、生产过程中的关键问题等,难以为生产计划管理与指挥调度提供数据支撑。质量数据采集手段落后,成形过程质量数据由人手工记录,效率低,记录量极大且易出错。3.3 技术规范与标准体系建设跟不上工程应用发展  标准体系的构建是任何一种制造工艺走向规模化应用的必经之路,它对控制产品的性能品质及稳定性生产具有重要意义。我国航天液体动力增材制造技术正处于快速发展中,但与之配套的技术标准的发展相对落后,没能与技术发展水平保持同步。现有的依据标准均是各研究所和企业根据实际情况定制的技术条件和规范,具有较大的个性化特征,且要求参差不齐。这些技术条件和规范呈现零星散点分布状态,没有形成成熟、适用性广泛的从设计、材料、工艺、装备到验证的全产业链标准体系。这已成为制约技术规范化、规模产业化发展的重要瓶颈。4 建议  “十四五”期间,面对我国航天发射呈现“高强密度”新常态,航天液体动力科研生产更是进入“多型号并举研制、多品种组批生产”的关键阶段,“高密度、短周期”成为型号研制和生产的显著特点。现阶段为更好地契合当前形势下液体动力研制生产及发展需求,发挥先进增材制造技术对于型号快速研制和批量化生产保证的意义重大,我国航天事业增材制造技术发展应主要围绕丰富成形材料体系并提升其力学性能、形成全流程化工艺规范文件、提高智能监控水平以保证成形件质量、系统化增材制造自动化方案和提升相应技术人员能力等方面着手,解决发展过程中存在的关键问题,以成为支撑我国航天强国事业建设的重大创新技术。声明: 本文来源于航空发动机人, 仅供交流分享, 若涉及版权等问题请留言, 我们会及时处理 来源:两机动力先行

未登录
还没有评论
课程
培训
服务
行家
VIP会员 学习计划 福利任务
下载APP
联系我们
帮助与反馈
