Fluent入门验证案例 | 发动机缸内流动

CFD仿真库

3天前浏览53

0 写在前面

本案例一开始想做成和前面的推文一致，但无法查阅到该案例的准确模型，因此本案例只能从FLUENT设置开始教学。

本案例发动机缸内流动展开了仿真计算，受模型限制，本案例只能够采用现成的计算模型，展开相关的流动仿真计算。得到的计算结果与相关文献结果可以得到较好的吻合，本案例模型简单，操作步骤较少，适合新手学习。

1 workbench 设置

本案例具体设置如下图：

2 FLUENT 设置

2.1 General设置与网格导入

首先导入网格，然后勾选问题计算，具体设置如下图所示。

2.2 材料设置

此处对材料进行设置，依据相关文献，密度设置为894kg/m^3，粘度为0.00152875，具体设置如下图所示：

2.3 模型设置

此处选择湍流模型进行相关计算，具体的湍流模型为Kw-SST，具体设置如下图所示：

2.4 边界条件设置

依据几何边界与模型介绍，对速度入口进行设置，选择0.928156作为速度输入值，具体设置如下图：

2.5 初始化设置

首先进行标准初始化设置，具体设置如下图：

2.6 计算设置

此处进行的计算设置如下：

3 后处理结果

3.1 后处理结果

对发动机缸内流动仿真的计算结果进行可视化处理，缸内截面的速度结果如下图所示：

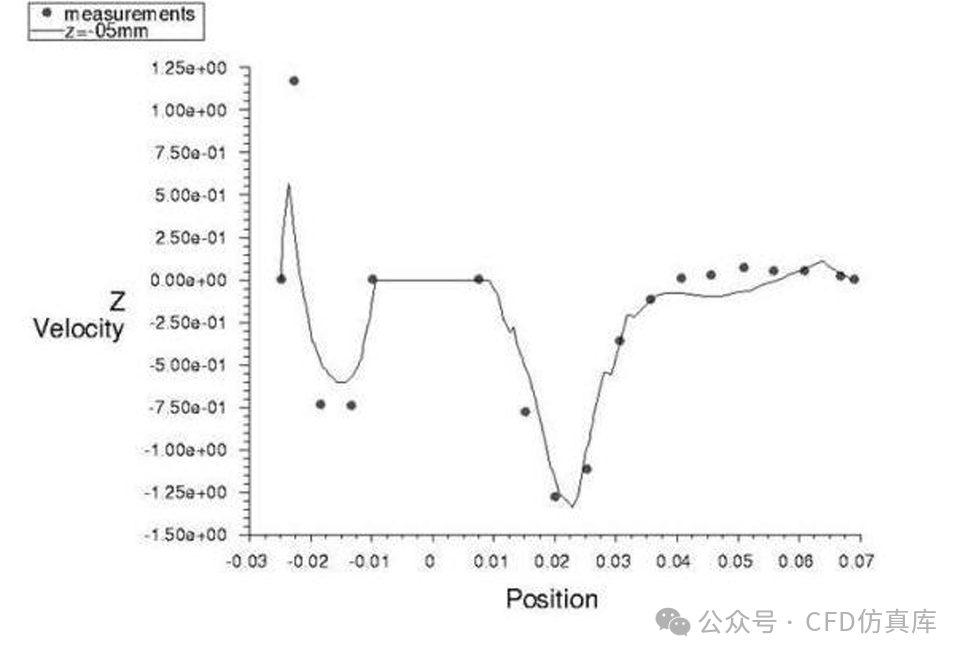

对z=0.5m的线展开相关的速度监测，具体监测值如下图所示，可以发现与相关案例的计算结果基本一致：

来源：CFD仿真库

Fluent入门验证案例 | 90° T型管流量仿真(一)

这个试验的目的是比较在一个分岔的三叉路口的分数流动的预测与实验结果。流体通过底部分支进入并分成两个通道，两个通道的出口平面保持在相同的静压下。本案例利用Fluent中的层流模型，设置进行仿真计算。1workbench设置本案例具体设置如下图：2SCDM设置2.1导入几何本案例的管道模型十分简单，采用二维模型进行相关计算，具体的模型参数如下图所示：2.2网格设置采用SCDM进行网格划分，采用四边形网格划分。具体的网格划分如下图所示：3FLUENT设置3.1General设置与网格导入首先导入网格，然后勾选为稳态计算，并选择压力基求解器。并选择平面选项。3.2模型设置由于T型管的仿真计算，因此本案例所选用的模型为层流模型，相关设置如下如所示：3.3材料设置依据相关文献中尔等数据，对材料进行设置，密度为1kg/m^3，粘度为0.0033333，相关设置如下如所示：3.4边界条件设置首先将prof文件导入，具体导入操作如下：然后对进口边界进行设置，选择速度边界入口，将prof中的速度文件导入，具体设置如下图所示;3.5初始化设置进行标准初始化设置，具体设置如下图：3.6计算设置此处进行的计算设置如下：4后处理结果4.1后处理结果对T型管的管内流体计算结果进行可视化处理，管内速度结果如下图所示，可以发现速度在横放的管道处很小，因此此处的质量流量也不会很大：对T型管道的两个出口进行检测，可以发现一个为0.0759，一个为0.5940，outlet2的质量流量占比为88.7%。通过与相关文献的对比，该结果基本吻合。来源：CFD仿真库
