CST实战：如何通过SPICE模型参数扫描优化设计？

希格斯玻色子

7天前浏览158

大家好,我是CST电磁兼容性仿真。这是我的第84篇原创文章。为避免错过干货知识,欢迎关注公众号，共同学习，共同进步！

导语

在电路设计和电磁仿真中，参数扫描是评估器件性能、优化设计的关键手段。CST Studio Suite作为一款多物理场仿真工具，不仅支持电磁场仿真，还能结合SPICE模型进行电路级参数分析。之前我们已经讲过了如何进行CST参数化扫描《CST软件如何进行Parameter Sweep参数化扫描》。

但是，当我们一旦遇到Spice模型不准确需要改变和扫描spice模型参数的获取一个合理的值的时候，那么如何对SPICE模型参数进行扫描优化？本文将以SPICE模型为例，详细讲解CST中参数扫描的操作流程与实战技巧。

本案例以mos管的spice模型和三相桥电路为例，通过修改在mos管spice模型语句，将mos管spice模型里面的某一参数替换成变量，来完成Parameter sweep扫描功能。

一，DS工作室建立电路

（1）导入mos管spice模型

导航树-->选择spice模块，如图，选择spice模型导入

（2）在DS工作室里面建立三相桥电路

二，打开spice模型

右击spice模型，点击edit，打开spice语句对话框

三，替换参数为变量

本案例以将mos管的spice模型某个参数替换为变量来实现sweep功能，这里我们举例将的mos管的gd之间的反向电容Cox和二极管的p-n结结电容进行替换，这两个电容一般一样大。

（1）原来这两个参数都是2.79nF，如图，把这个值替换为变量语句{cx}，记住一定要{}。

在SPICE仿真中，大括号 {} 的主要作用是实现参数替换和表达式求值，常用于动态修改模型参数、定义变量或传递参数值。

（2）定义变量的初始值

如图，在spice语句第一句后面添加语句“params：cx = 1.3n”，这样变量初始值定义好了，记住一定要加“：”

在SPICE仿真中，.PARAM 语句（或 PARAMS 参数） 是用于定义和管理全局变量或局部参数的核心命令，它极大地增强了SPICE模型的灵活性和可重用性。

四，参数化扫描

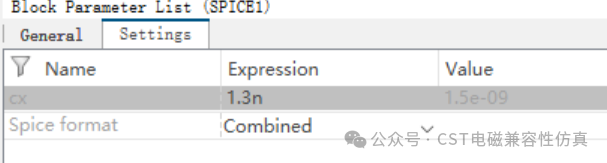

（1）保存后单击spice模型，在Block Parameter list（spice）窗口-->Setting里面就显示变量cx的参数设置

这里我们还要在expression里设置一个变量c（可以设置任何字母和数字组成的变量名），把1.3n改为c，代表电容值，弹出对话框设置1e-9，代表1nF（这里只能以F为单位，不能设置nF，uF）

（2）设置parameter sweep

（3）运行结果

最后运行sweep对话框里的start，开始运行电路。看看运行结果。可以扫描出每一个参数的仿真结果。

五，总结

通过 CST 对 SPICE 模型参数进行扫描，可以快速找到最优设计参数。

掌握参数扫描，让你的仿真更智能、设计更高效！

来源：CST电磁兼容性仿真

电路电磁兼容 CST

著作权归作者所有，欢迎分享，未经许可，不得转载

首次发布时间：2025-04-12
