【机械设计】非标机械设计：关于怎样确保导轨平行度结构问题的讨论

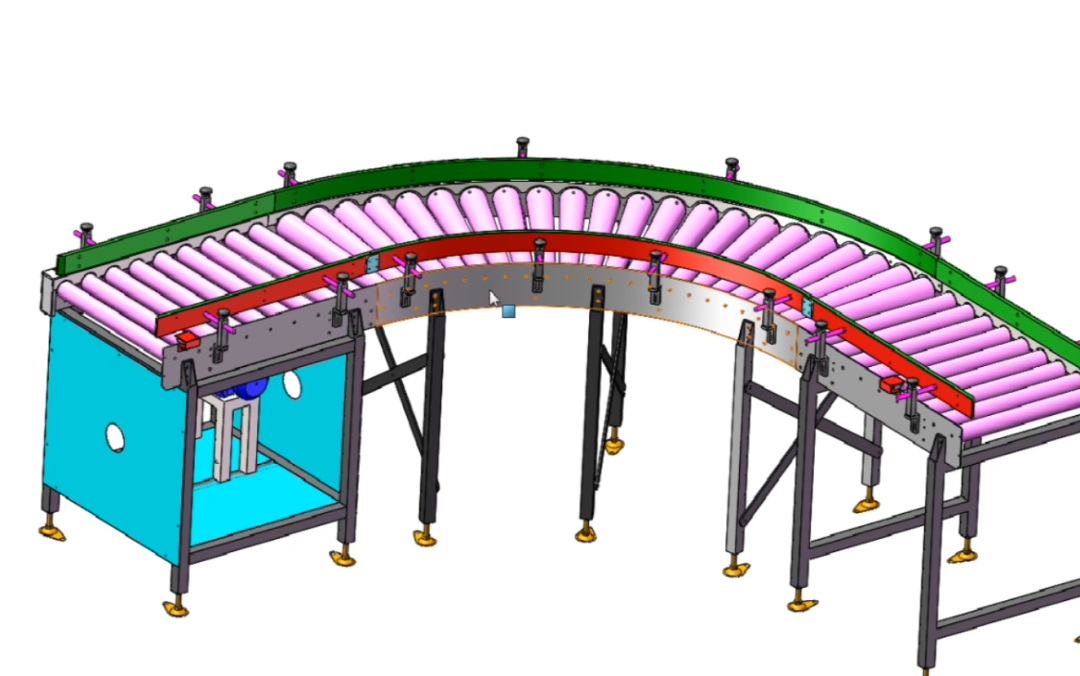

在非标机械设计领域，导轨平行度问题堪称“隐形杀手”。
我曾亲眼见证某半导体封装设备因导轨平行度超差0.02mm，导致真空吸头反复卡死，最终整条产线停机3天，直接损失超200万元。更令人崩溃的是，调试团队最初竟将问题归咎于伺服电机参数——直到拆解导轨基座才发现端倪。
导轨平行度失控的后果远不止于此：
运动部件异常磨损（寿命缩短50%以上）
定位精度漂移（高端设备可能失去微米级控制能力）
振动噪音激增（影响操作人员职业健康）
本文将结合我15年非标设计经验，从设计原则、加工控制、装配调试三大维度，拆解确保导轨平行度的系统性解决方案。文末提供可落地的检查清单和典型故障案例分析。
一、90%工程师踩过的坑：导轨平行度问题的四大元凶
1. 基础认知误区：平行度≠两条导轨的单独精度
典型案例：某自动化产线采用两条IT5级高精度导轨，但未控制跨距公差，导致滑块运动时产生0.1mm的“八字形”偏摆。
关键公式：
平行度误差 = 单轨直线度误差 + 跨距尺寸公差 + 安装面平面度误差
2. 结构刚性不足引发的动态变形
实验数据：当设备运行速度超过1m/s时，铸铁支架的弹性变形可达0.03-0.05mm（足以抵消高精度导轨的优势）。
解决方案：
采用箱型截面加强筋（刚度提升30%）
避免悬臂结构（改用龙门式对称支撑）
3. 热变形导致的“季节病”
实测案例：某光伏切片机在车间温度波动±5℃时，铝合金导轨基座热膨胀差异引发0.08mm平行度偏移。
补偿策略：
选用铸铁/钢制基座（热膨胀系数更低）
设计热对称结构（抵消单侧膨胀效应）
4. 安装基准面加工失控
血泪教训：某医疗设备厂采用普通铣床加工导轨安装面，平面度仅达0.1mm/1000mm（高精度导轨要求≤0.02mm）。
加工铁律：
基面平面度至少比导轨精度高1个等级
禁止在焊接件上直接安装导轨（必须二次加工）
二、从设计源头杜绝隐患：导轨平行度的六大设计原则
原则1：基座结构刚性优先于轻量化
推荐方案：
铸铁基座（减震性能优异）
焊接件需退火+时效处理（消除残余应力）
禁忌结构：薄板拼接、单点支撑、长悬臂
原则2：基准面加工必须“一次装夹完成”
加工工艺：
使用数控龙门铣床（保证两导轨安装面同工序加工）
加工后打表检测（平面度+平行度同步控制）
检测工具：激光干涉仪（精度0.001mm）、电子水平仪
原则3：预紧力设计要“动态平衡”
螺栓预紧顺序：
从中心向两端对称拧紧（避免单侧应力集中）
预紧力计算：
$$ F = \frac{0.7 \times \sigma_y \times A_s}{K} $$
（σ_y为螺栓屈服强度，A_s为应力截面积，K为工况系数）
原则4：温差补偿结构设计
经典方案：
浮动式导轨压块（允许轴向微量位移）
热隔离垫片（陶瓷/复合材料）
仿真工具：ANSYS Thermal模块（预测热变形趋势）
原则5：防微振设计不可忽视
实测数据**：车间常见5-10Hz低频振动可使导轨跨距周期性变化0.005-0.01mm。
解决方案：
安装主动减振器（适用于精密设备）
基座填充阻尼材料（如聚合物混凝土）
原则6：预留可调节余量
调节机构设计：
斜楔式微调装置（调节精度±0.002mm）
激光校准辅助孔（便于后期维护）
三、装配调试实战技巧：从“纸上谈兵”到“战场决胜”
步骤1：基座清洁与预处理
用丙酮去除防锈油（残留油膜厚度可能达0.003mm）
安装面涂抹导磁性研磨膏（手工配研至接触面积≥85%）
步骤2：激光校准系统搭建
使用API XD Laser激光干涉仪建立空间坐标系
关键参数：
单轨直线度 ≤0.01mm/1000mm
跨距平行度 ≤0.005mm/500mm
步骤3：分段预紧与动态监测
按30%、60%、100%扭矩分三次拧紧螺栓
每次预紧后测量平行度变化（超过5μm需排查原因）
步骤4：运动负载测试
空载运行：检测振动加速度（应＜0.1g）
满载运行：记录温度-平行度变化曲线（温升≤15℃为合格）
四、经典案例分析：三个行业级解决方案
案例1：半导体晶圆搬运机器人
问题：真空环境下导轨热膨胀导致抓手偏移0.008mm
解决：
改用殷钢导轨基座（热膨胀系数1.2×10⁻⁶/℃）
增加闭环光栅尺反馈补偿
案例2：锂电模组焊接线
问题：车间粉尘导致导轨滑块卡滞
创新设计：
导轨全封闭式防护罩（IP67等级）
集成自清洁气帘系统
案例3：重载AGV底盘
痛点：地面不平引发导轨扭转变形
方案：
三点浮动支撑结构（自动补偿±1.5°倾斜）
碳纤维复合材料横梁（比钢轻60%，刚度相当）
五、终极检查清单（建议收藏）
| 阶段 | 关键控制点 | 合格标准 |
|----------|------------------------|-----------------------|
| 设计 | 基座截面惯性矩 | ≥理论值的1.2倍 |
| 加工 | 安装面平面度 | ≤导轨精度等级的1/3 |
| 装配 | 螺栓预紧力离散度 | ≤±10% |
| 调试 | 满载温升平行度偏移量 | ≤0.005mm/℃ |
| 维护 | 年度平行度复测偏差 | ≤初始值的1.5倍 |
结语：魔鬼藏在细节里
在非标机械设计中，导轨平行度问题就像一面镜子，照出工程师的系统思维能力和对细节的掌控力。
记住：再先进的仿真软件，也替代不了对物理本质的理解。
机械设计的内容讲解到此结束，留言功能已开通，欢迎各位进行补充。
