SolidWorks 漏勺的制作(图纸案例096期)

6小时前浏览4

导读:冬至,是我国农历中一个非常重要的节气,也是一个传统节日,至今仍有不少地方有过冬至节的习俗。冬至俗称“冬节”、“长至节”、“亚岁”等。早在二千五百多年前的春秋时代,我国已经用土圭观测太阳测定出冬至来了,它是二十四节气中最早制订出的一个,时间在每年的阳历12月22日或者23日之间,冬至在北方由吃水饺的习惯,有一定生活阅历的都知道水饺煮熟后可以用漏勺将其捞出来。

本期邵老师就教给大家如何在solidworks中绘制一个漏勺的模型。

步骤1:新建模型文件进到建模环境。

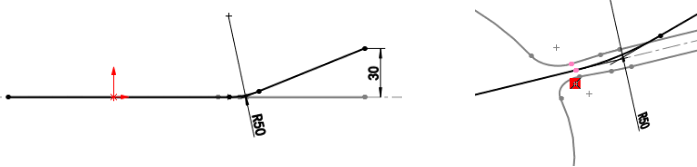

步骤2:绘制投影草图1。选择草图绘制命令,在上视基准面绘制投影草图1。

步骤3:绘制投影草图2。选择草图绘制命令,在前视基准面绘制投影草图2。

步骤4:创建投影曲线。选择投影曲线命令,类型设置为草图上草图,选取步骤2与步骤3创建的截面为参考,完成如图所示。

步骤5:创建扫描特征。选择扫描凸台命令,选择圆形轮廓类型,选取步骤4 创建的曲线为路径,截面直径为3。


步骤6:绘制扫描路径。选择草图绘制命令,在右视基准面绘制扫描草图,两端与步骤4创建的投影曲线相交。

步骤7:创建扫描特征。选择扫描凸台命令,选择圆形轮廓类型,选取步骤6 创建的曲线为路径,截面直径为1.5。

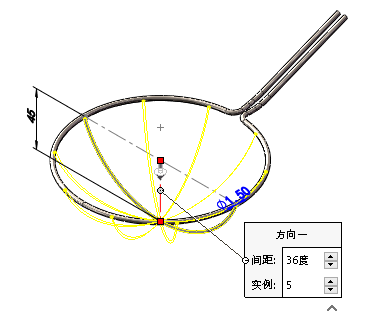

步骤8:创建圆周阵列特征。选择圆周阵列命令,选取步骤6创建草图中的竖直中心线为阵列轴,选取步骤7创建的扫描为阵列源对象,选中实例间距,角度为36(180除以数量)数量为5。

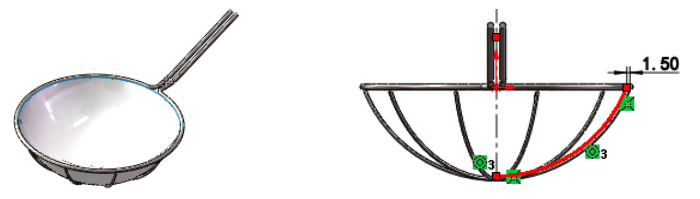

步骤9:创建旋转曲面特征。选择旋转曲面命令,在右视基准面绘制图所示的截面,截面与步骤6创建的截面同心间距为1.5,旋转角度360。

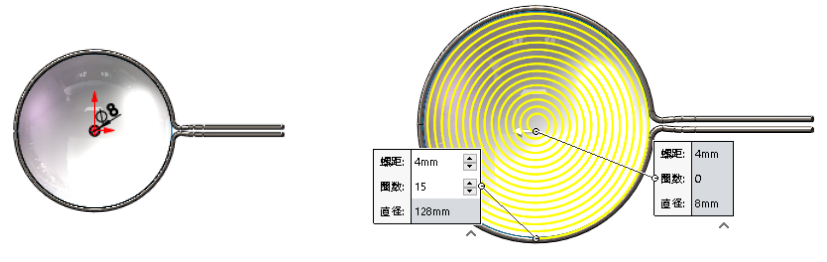

步骤10:创建涡状线特征。选择螺旋线涡状线命令,在上视基准面绘制图所示直径为8的圆,设置图所示的涡状线参数,螺距4,圈数15,角度0。

步骤11:创建投影草图。选择草图绘制命令,在上视基准面绘制投影草图,将涡状线转换实体引用。

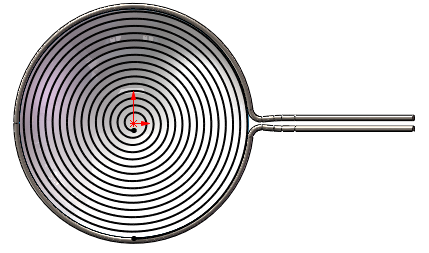

步骤12:创建投影曲线。选择投影曲线命令,类型设置为面上草图,选取步骤11创建的草图为草图参考,选取步骤9创建的旋转曲面为面为参考,完成如图所示。

步骤13:创建扫描特征。选择扫描凸台命令,选择圆形轮廓类型,选取步骤12创建的曲线为路径,截面直径为1.5。

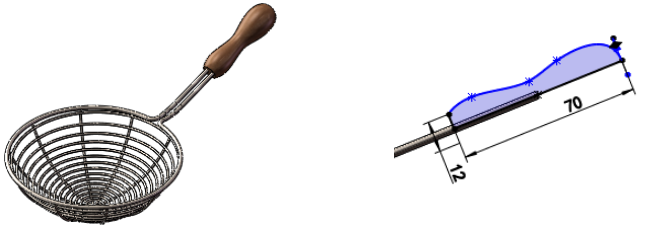

步骤14:创建旋转凸台特征。选择旋转凸台命令,在前视基准面绘制图所示的截面,旋转角度360,取消选中合并结果。

步骤15:创建压凹特征。选择压凹命令,选取步骤14创建的旋转实体为目标实体,选取另外一个实体为工具实体,选中切除复选框。

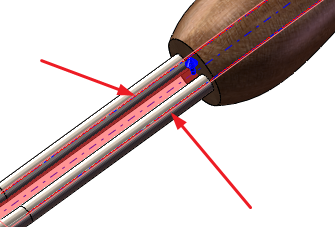

步骤16:创建基准面特征。选择基准面命令,选取图所示的两根轴线参考(提前显示临时轴)。

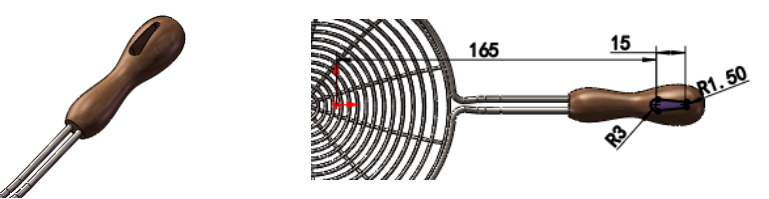

步骤17:创建拉伸切除特征。选择拉伸切除命令,在步骤16创建的基准面上绘制图所示的草图,拉伸深度为完全贯穿两者。

步骤18:创建圆角特征。选择圆角命令,类型为恒定半径类型,圆角对象如图所示,圆角半径为0.5。

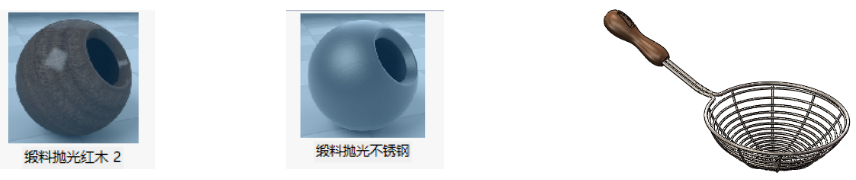

步骤19:设置外观效果。手柄设置为抛光红木,主体设置为抛光不锈钢

附件

免费漏勺.rar
