ANSYS Fluent 三通管计算结果对比分析
导读：打开、因为工作需要，笔者最近在学fluent。相信很多学fluent的同学，都不会绕开流沙的书和公 众号中的文章，笔者也和大家一样，从流沙的公 众号的案例做起。在做Tesla阀一例时，在计算后面看到要各种导入和导出的时候，出于懒惰的本性，笔者感觉头皮发麻，那会就在想有没有简单的方法，能不能不要导来导去的，后来在帮助的例子中找到了解决方法，因此和大家分享一下。

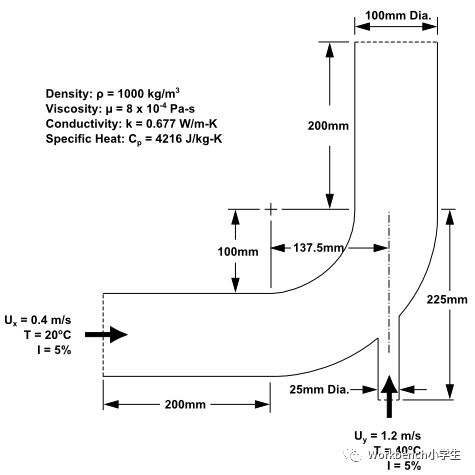

问题描述：

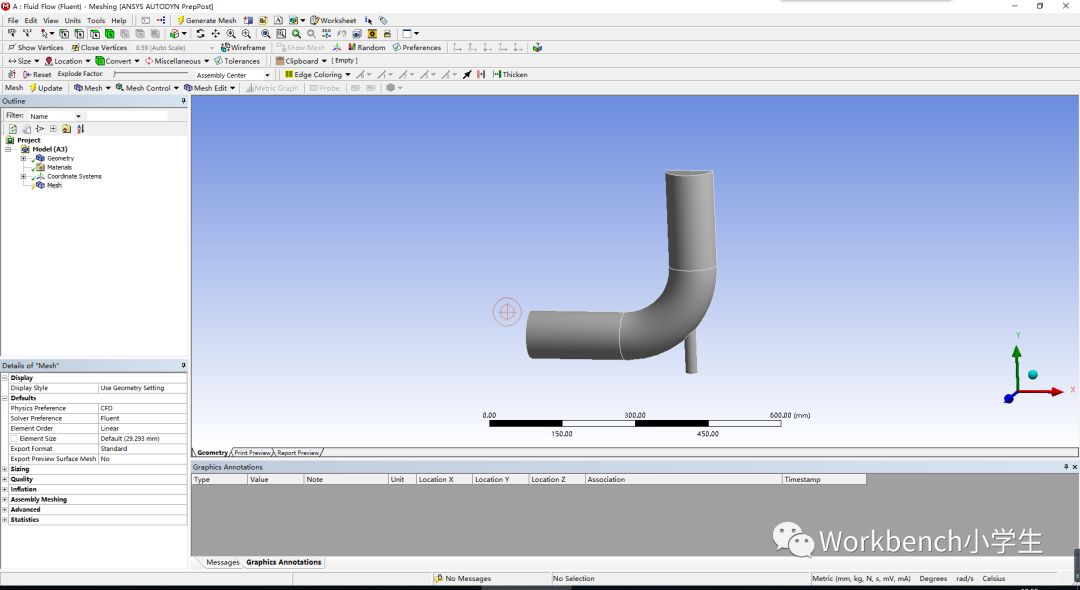

打开workbench，导入模型，进入mesh模块
Named Selections
选择大入口命名为velocity-inlet-large，小入口为velocity-inlet-small，大出口为pressure-outlet，对称面为symmetry；选择整个体命名为Fluid。

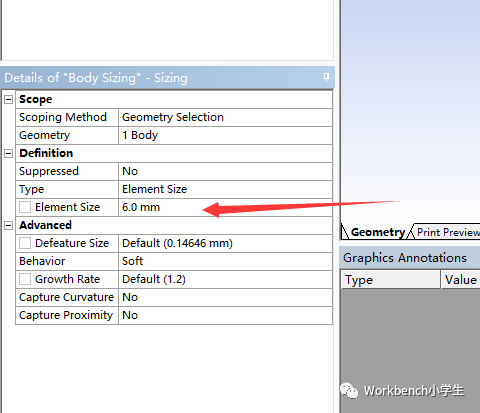

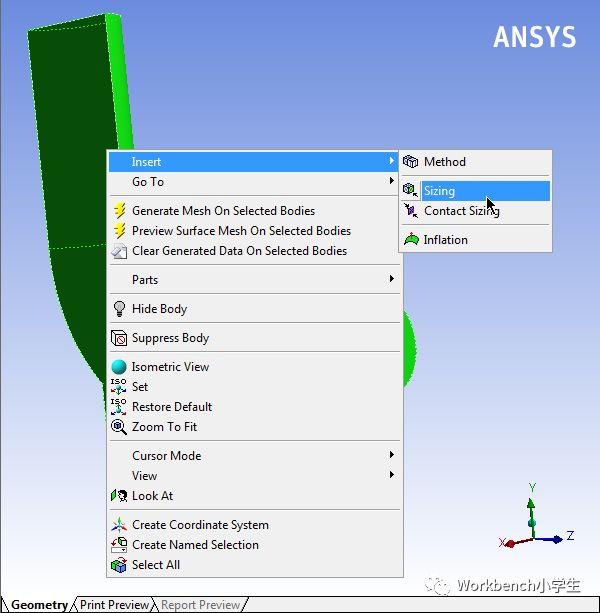

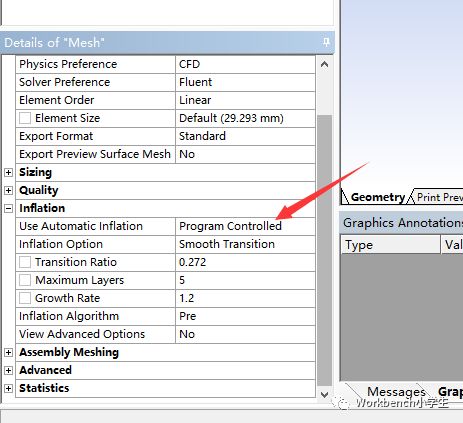

右键选中体，插入size，输入尺寸为6mm。在Inflation中，设置Use Automatic Inflation为 Program Controlled，点击Generate Mesh生成网格
启动Fluent

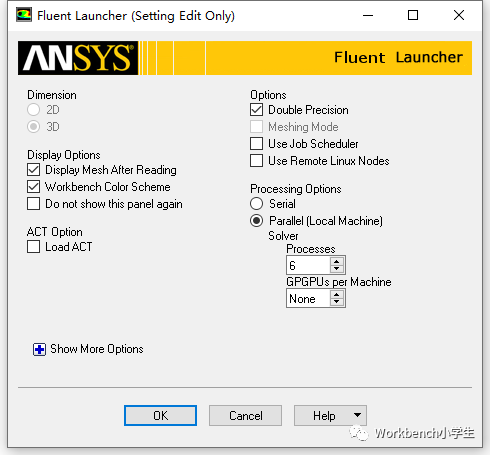

回到WB界面，右键mesh,选择update网格，然后点击setup，设置如下（此处设置parallel就是对fluent的并行计算设置，可以最大的发挥你的电脑性能）。

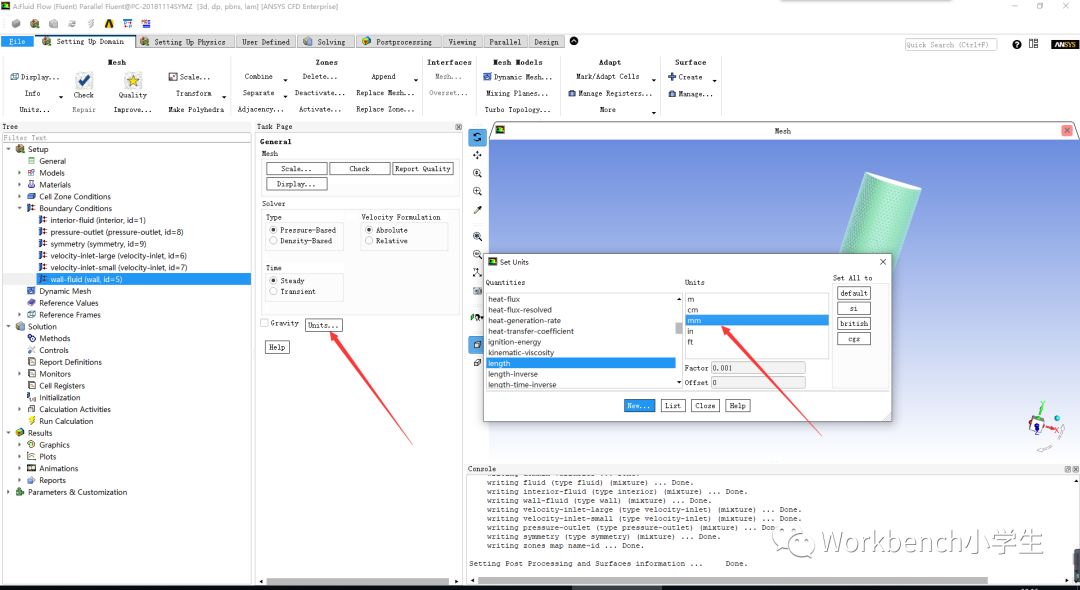

设置单位为mm。

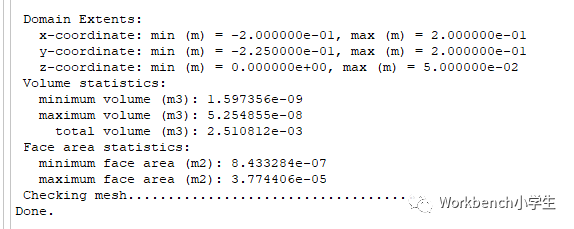

Check网格
确保最小体积不是负值，因为在这种情况下ANSYS Fluent无法开始计算。
设置Models。

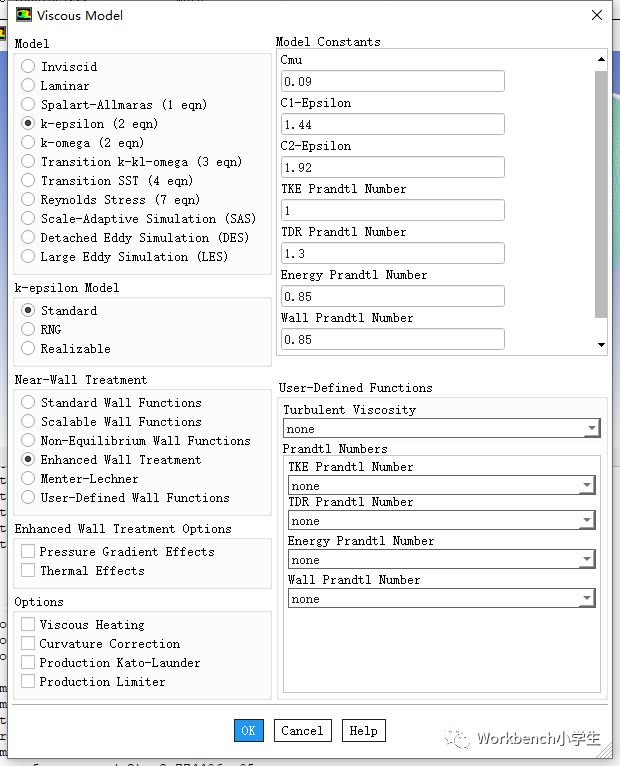

打开能量方程，设置湍流模型如下图：
设置材料

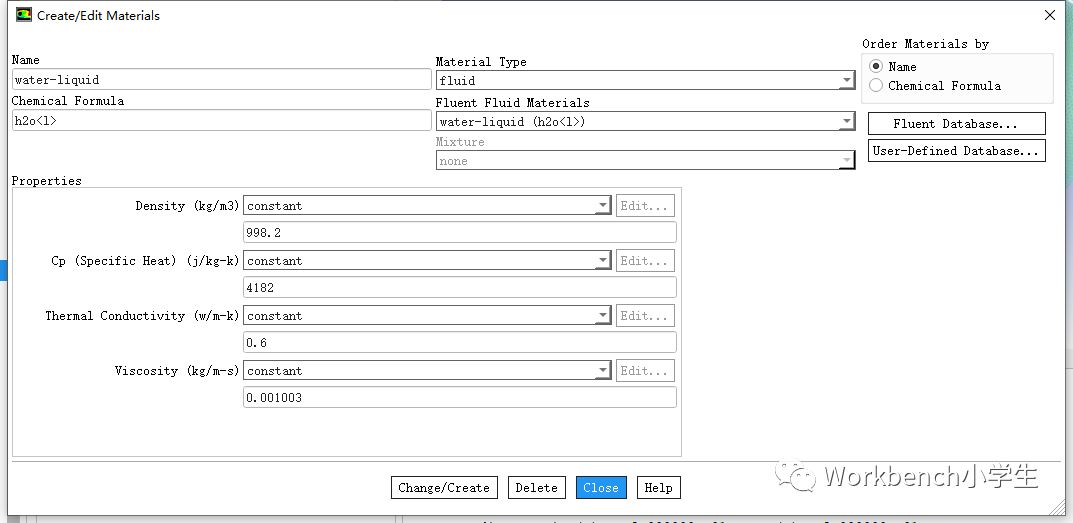

在材料库中选择材料为水

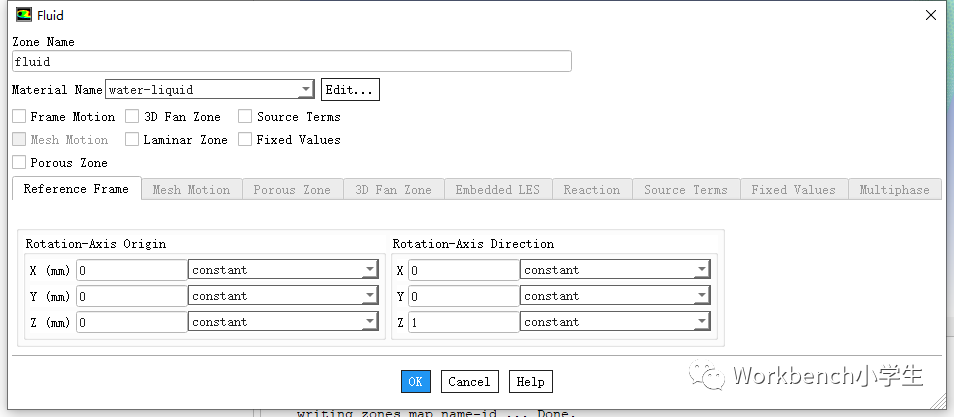

设置Cell Zone Conditions中材料为水
设置边界条件

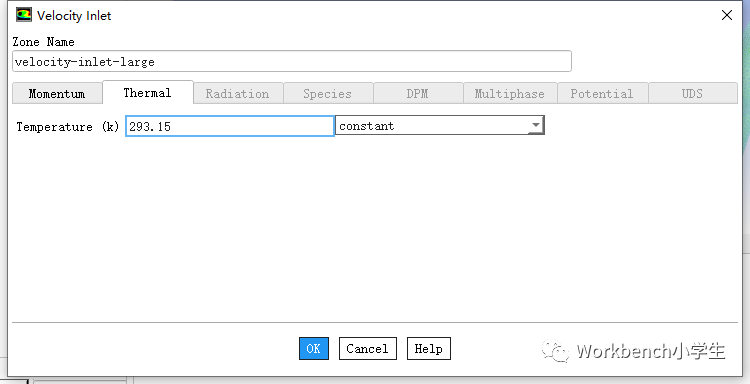

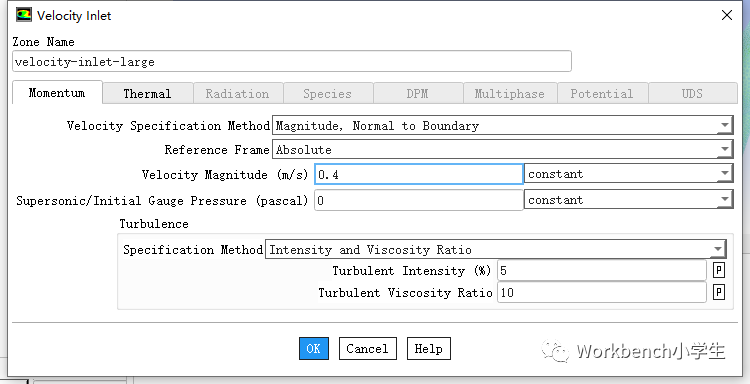

设置velocity-inlet-large的Velocity Magnitude为0.4 m/s，温度为293.15 K。

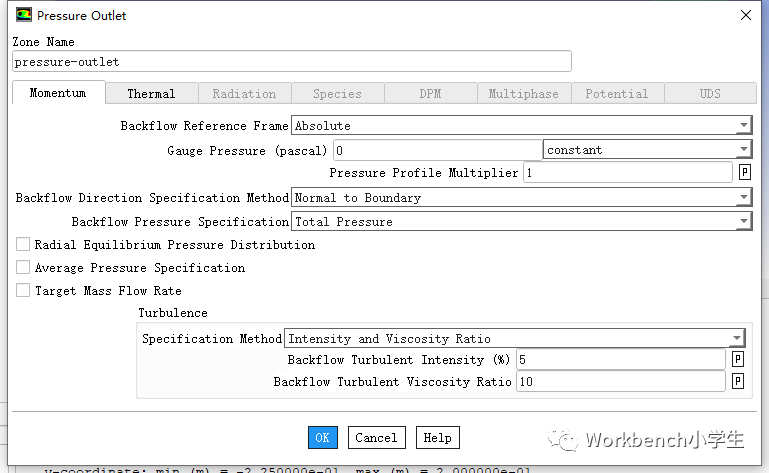

同样的设置velocity-inlet-small的Velocity Magnitude为1.2 m/s，温度设置为313.15 K。设置pressure-outlet为默认。
求解

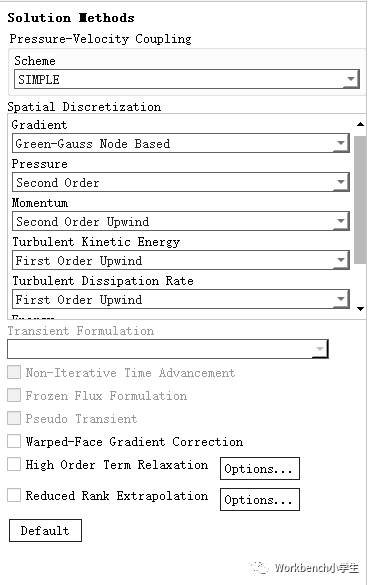

设置Solution Methods如下

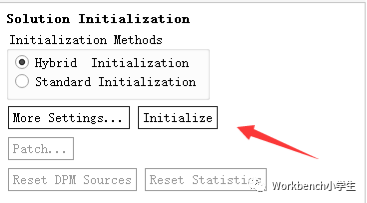

初始化

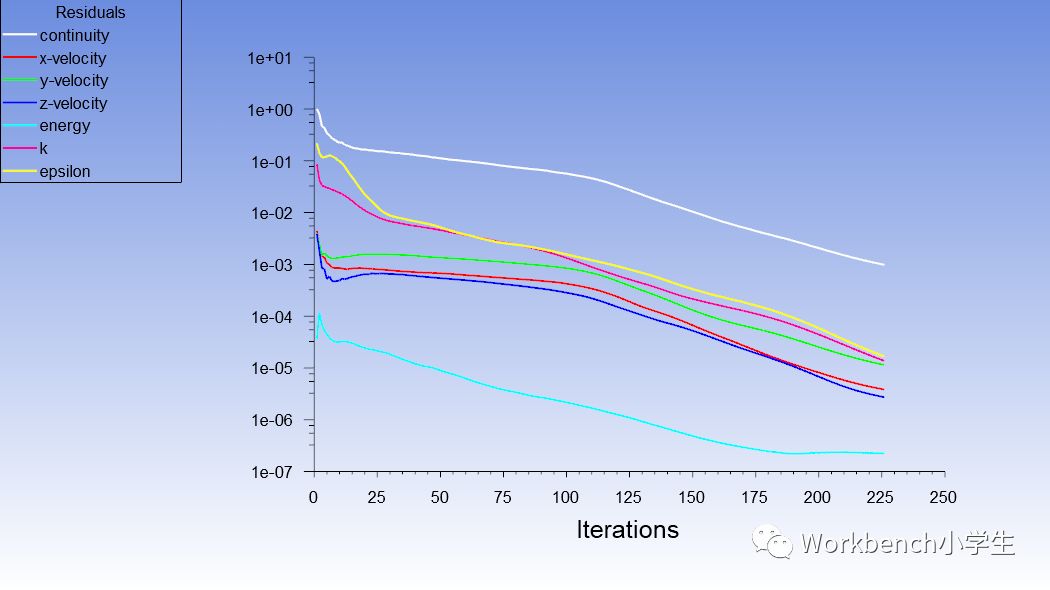

计算
设置迭代次数为300，点击计算。完成之后，关闭fluent，打开CFD-POST。
后处理

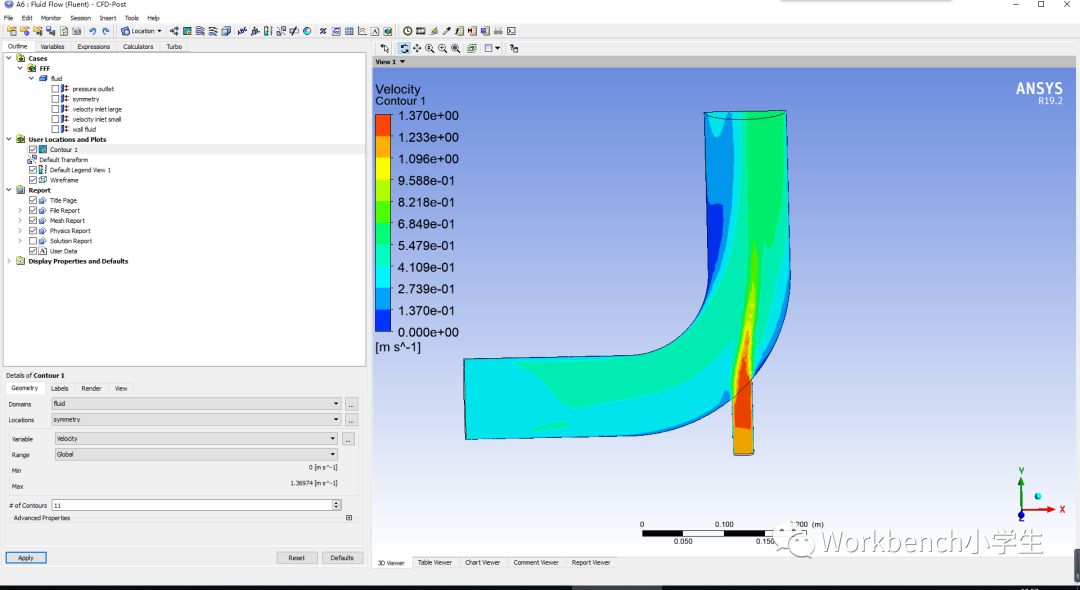

点击Contour，在Domains中选择fluid，在Locations中选择symmetry，在Variable中选择Velocity，点击Apply。
复 制系统

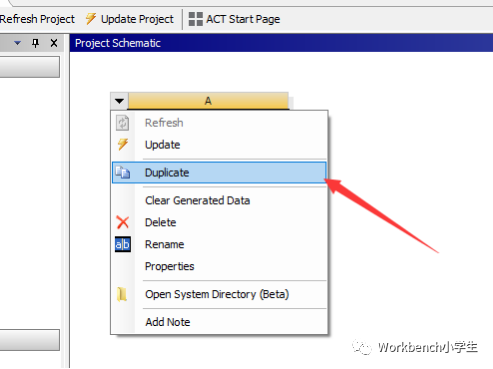

点击之前的分析系统左上角的倒三角，然后选择Duplicate

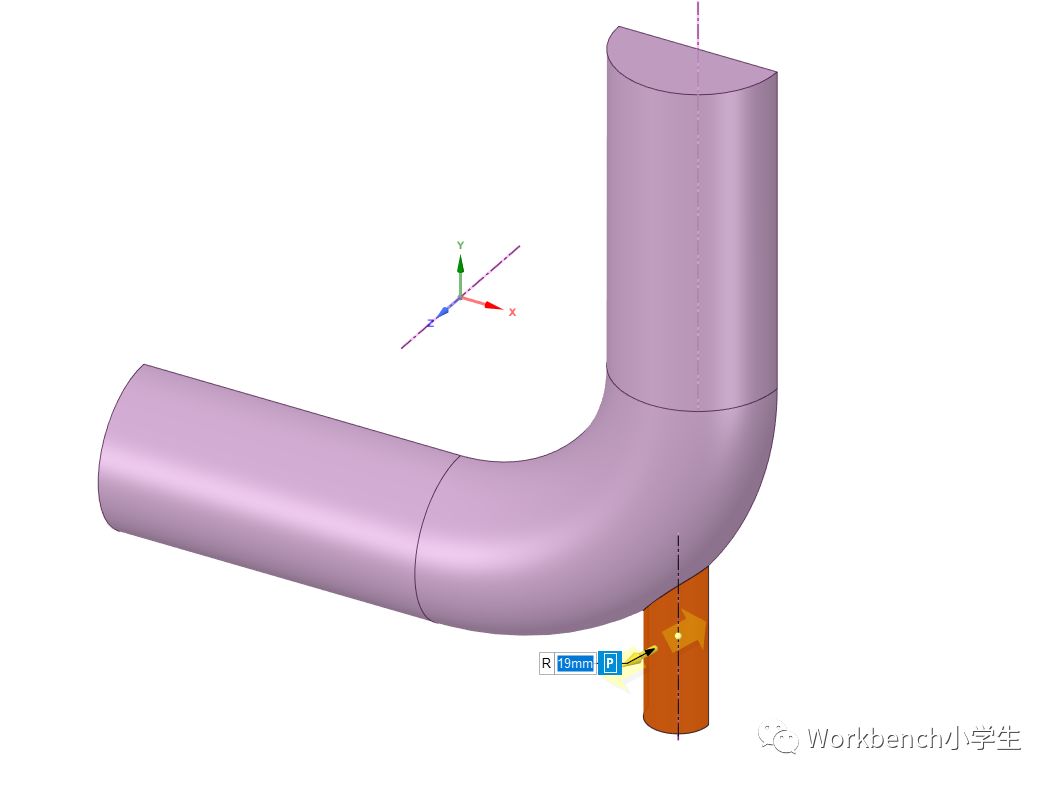

在SCDM中修改小入口为半径为19mm，其余不变，返回到WB界面。
进入mesh模块，所有设置和之前一样，选择Generate Mesh生成网格。进入fluent，所有的设置也和之前一样，直接初始化，然后计算，最后退出fluent，在CFD-POST里面的设置也不再赘述。
下面重点来了：

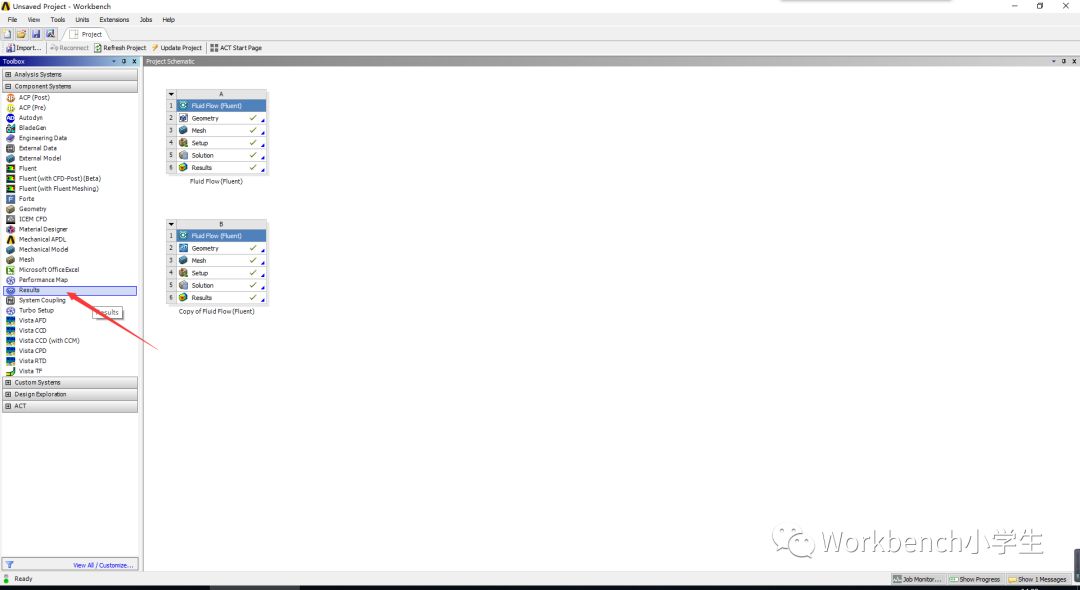

在左侧双击result模块。

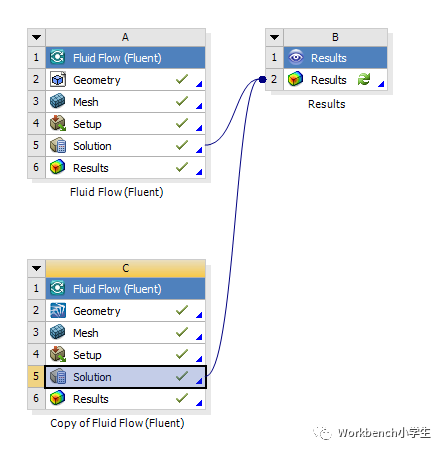

分别选中之前两个分析系统中Solution单元格，然后将其拖动到Results系统中的Results单元格，如图

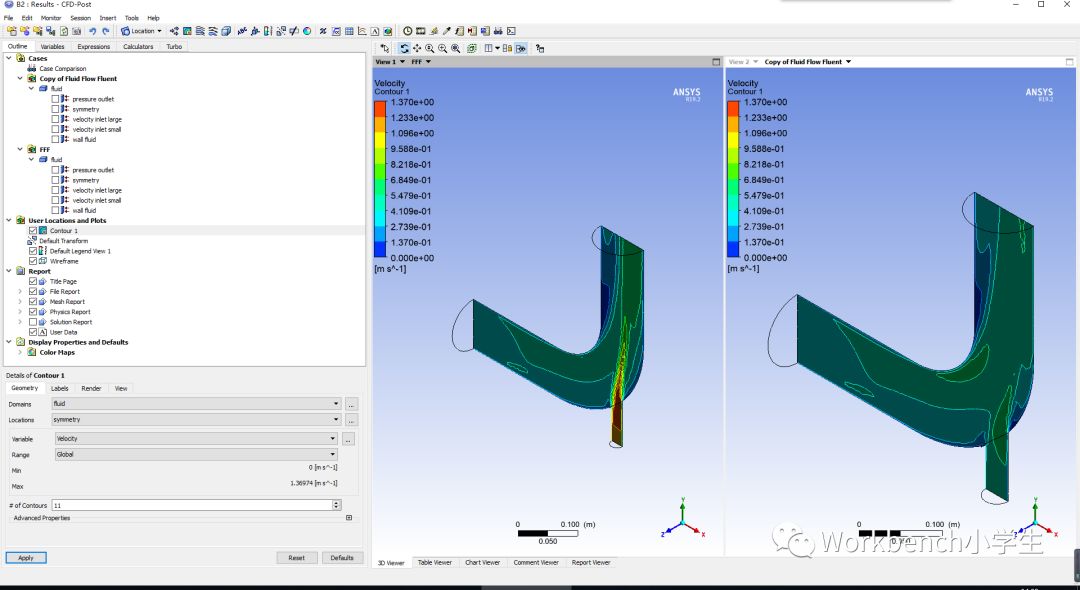

CFP-POST后处理
具体的操作我就不赘述了，大家可以根据自己的需求进行后处理。
本文只是通过总结帮助中Fluid Flow and Heat Transfer in a Mixing Elbow案列，给大家介绍对比不同方案的结果的方法，该方法同样适用于其他的仿真计算，这样可以很清晰的进行对比不同方案的结果，希望对你有所帮助。
