轨道车辆车轮和钢轨的滚动接触应力仿真分析全过程

本课适合哪些人学习：

1.轨道车辆结构力学仿真学习在校生。

2.轮轨滚动接触力学仿真研究人员。

3.SolidWorks、hypermesh、ABAQUS联合仿真学习人员。

4.轮轨静力学、动力学分析人员。

你会得到什么：

1.掌握在SolidWorks建立高铁车轮模型、钢轨模型。

2.掌握在hypermesh中划分车轮、钢轨六面体网格。

3.掌握ABAQUS中建立滚动接触静力学和动力学计算。

4.了解轨道车辆轮轨的相关知识。

课程介绍：

一、关于课程

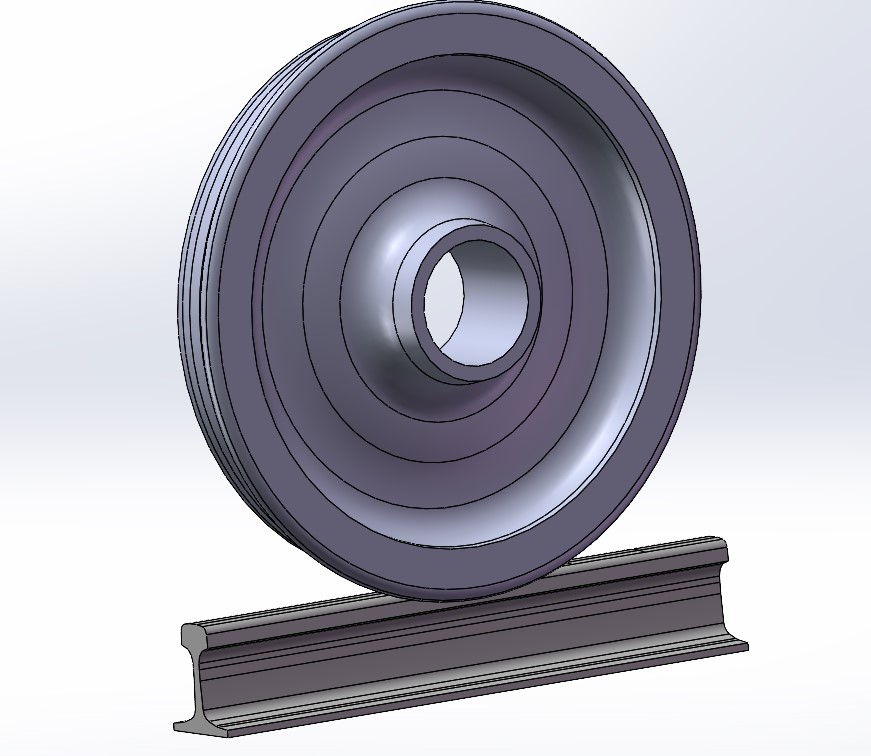

课程视频详细讲解了轨道车辆车轮和钢轨的滚动接触应力仿真分析的全过程，轮轨接触非线性。包含在SolidWorks建立车轮和钢轨模型，车轮是中国标准动车组车轮，钢轨是60kg/m标准钢轨。轮轨相对位置的计算确定。

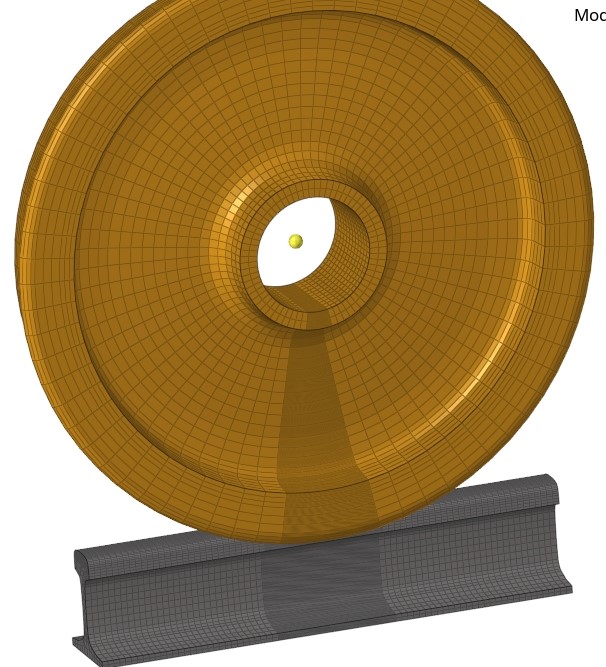

详细讲解了在Hypermesh软件中进行车轮和钢轨网格的划分。利用ABAQUS软件建立轮轨的cae模型：网格模型导入、定义轮轨接触、添加约束和载荷，进行静力学分析和动力学分析（直线工况和牵引工况）、对计算结果进行查看，提取应力数据（接触应力、接触斑、Mises应力、周向/轴向切应力、正应力等）。

本视频讲解的较为细致，尤其适合铁路轮轨分析的初学者，视频时长充足。讲解风格不宜或讲解不足之处，欢迎各位指正；因视频制作耗费了大量的时间，所以需要付费观看。后面附上了课程PPT、本视频建立的的火车复兴号车轮三维（SolidWorks）模型、60kg/m钢轨三维（SolidWorks）模型、Hypermesh划分轮轨网格的hm文件、轮轨应力应变曲线数据、ABAQUS轮轨滚动接触应力仿真分析的两个CAE文件、inp文件。

需要道岔尖轨 基本轨接触、轮对模型、曲线横移量等模型（视频中没有）的网友，请添加我联系方式：BJGX188。

二、课程安排

三、讲师介绍

夏天的雨K ，北京交通大学车辆工程专业，硕士在读，研究轨道车辆结构力学方面。

四、其他

1、本课程为付费用户提供订阅用户交流群和知识圈答疑服务，知识圈服务可以私问或公开提问，讲师会在特定时间为您答疑辅导。

2、IOS系统用户请不要在苹果商店充值秀币购买，以免给用户带来不必要的麻烦，建议用户在仿真秀官网通过微 信或支付宝购买后，支持在苹果电脑和手机上观看。

课程相关图片：
